Horizontalni elektrostatički filter

Konačan izbor za kontrolu industrijske prašine? Je li horizontalni elektrostatički filter doista svemoguć?

Detaljna analiza: princip rada i temeljne prednosti horizontalnih elektrostatičkih filtera

U današnjem industrijskom okruženju zaštita okoliša više nije izborni dodatak, već slamka spasa za poslovni opstanak i rast. Emisije čestica iz dimnih plinova, kao primarni izvor industrijskog onečišćenja, predstavljaju ozbiljnu prijetnju atmosferi i ljudskom zdravlju. Kako bi se uhvatio u koštac s ovim izazovom, pojavile su se razne napredne tehnologije za kontrolu prašine. Među mnogim opcijama, vodoravni elektrofilter (HORIZONTAL ELECTROSTATIC PRECIPITATOR) postao je omiljeno rješenje za mnoge industrije zbog svojih učinkovitih i stabilnih performansi. Ali je li to doista najbolji izbor za kontrolu industrijske prašine, sposoban nositi se sa svim uvjetima kao što legende sugeriraju? Da bismo odgovorili na ovo pitanje, moramo proniknuti u njegove principe rada, primjenjive uvjete i tehnološka ograničenja.

Temeljni princip a horizontalni elektrostatički filter je korištenje električnog polja visokog napona za punjenje čestica prašine u dimnom plinu i zatim njihovo odvajanje od struje plina pomoću elektrostatičke sile. Iako ovaj proces zvuči jednostavno, podupiru ga sofisticirana fizika i inženjerski principi.

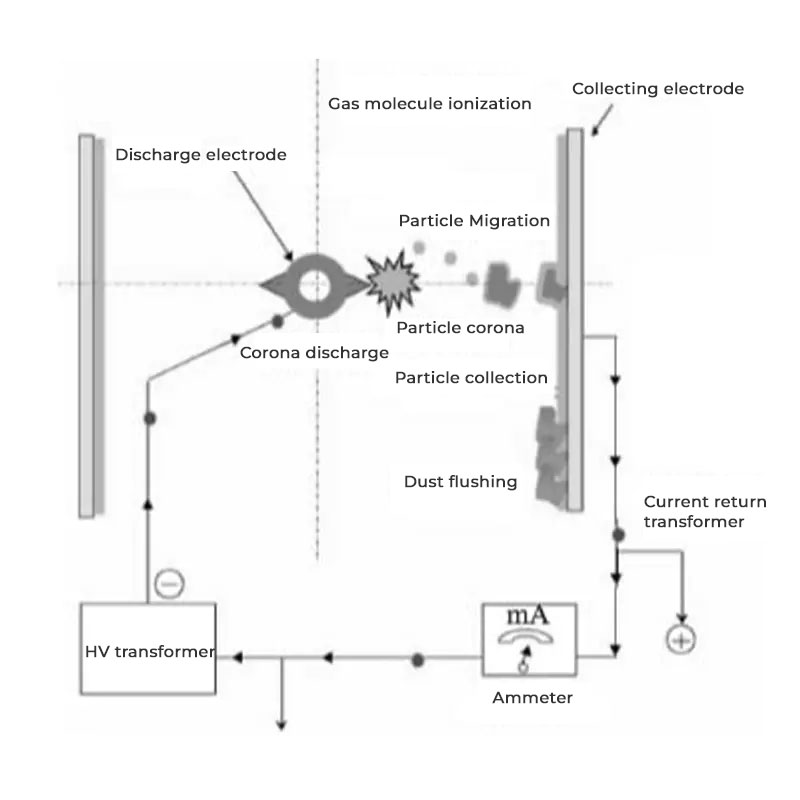

Prvo, dimni plin pun prašine ulazi u elektrostatički filter i prolazi kroz poseban uređaj za distribuciju protoka, osiguravajući jednoličan protok plina unutar područja električnog polja. Potom dimni plin ulazi u električno polje koje se sastoji od katoda i anodnih ploča. Katode obično imaju strukturu točkastog pražnjenja, koja pod djelovanjem istosmjerne struje visokog napona stvara snažno koronsko pražnjenje. Ovo pražnjenje proizvodi veliki broj negativnih iona i elektrona. Te se čestice sudaraju s česticama prašine u dimnom plinu, uzrokujući da čestice prašine postanu negativno nabijene.

Nakon što se čestice prašine naelektrišu, brzo se kreću prema pozitivno nabijenim anodnim pločama pod utjecajem Coulombove sile električnog polja. Nakon prianjanja na anodne ploče, čestice prašine se postupno nakupljaju u slojevima. Kako bi se spriječilo da sloj prašine postane predebeo i utječe na učinkovitost uklanjanja, taložnik koristi vremenski odmjereni mehanizam za uklanjanje prašine s anodnih ploča i katodnih vodova. Prašina zatim pada u spremnike na dnu i na kraju se ispušta kroz sustav za prijenos pepela.

Prednost a horizontalni elektrostatički filter leži u njegovom jedinstvenom strukturnom dizajnu. Dimni plin teče vodoravno, dok je električno polje okomito na tok plina. Ovaj dizajn omogućuje da dimni plin temeljito komunicira s električnim poljem dok prolazi kroz više dijelova električnog polja. Kombiniranjem više električnih polja u nizu, učinkovitost uklanjanja prašine može se značajno poboljšati. Naša tvrtka trenutno može postići a šestopoljni kombiniranu strukturu, što znači da se dimni plin podvrgava šest uzastopnih elektrostatskih procesa uklanjanja prašine, čime se osigurava učinkovito hvatanje i najmanjih čestica.

Dodatno, horizontalni elektrostatički filters imaju prirodnu prednost u rukovanju velikim količinama visokotemperaturnog dimnog plina. Njihov dizajn može se prilagoditi radnim temperaturama do 350°C, što ih čini izvrsnim učinkom u obradi dimnih plinova iz mnogih visokotemperaturnih industrijskih peći i peći. Nadalje, budući da ne koriste potrošne filtarske vrećice, njihovi operativni troškovi i troškovi održavanja su relativno niski, a životni vijek njihove opreme je dug, što ih čini idealnim izborom za mnoga velika industrijska poduzeća.

Ključni izazovi i primjenjivi uvjeti: nije lako upravljati svakom prašinom

Unatoč izvrsnoj izvedbi horizontalni elektrostatički filter , to nije rješenje za sve. Njegova učinkovitost uklanjanja prašine uvelike ovisi o otpornost prašine u dimnim plinovima. Ovo je ključni fizički parametar koji mjeri električnu vodljivost prašine. Kada je otpor prašine prenizak, nabijene čestice prašine otpuštaju svoj naboj odmah nakon što stignu do ploče anode, uzrokujući njihovo vraćanje natrag i stvaranje sekundarnog ponovnog uvlačenja prašine, što smanjuje učinkovitost. Nasuprot tome, kada je otpor previsok, čestice prašine stvaraju izolacijski sloj na anodnoj ploči, sprječavajući oslobađanje naboja. To može dovesti do kvara električnog polja i fenomena "stražnje korone", što ozbiljno utječe na normalan rad opreme.

Stoga, horizontalni elektrostatički filter has a strict applicable range for dust resistivity, typically requiring it to be within the range of $10^4 \le \rho \le 5 \times 10^{10} \Omega \cdot cm$. For dust that falls outside this range, special pre-treatment measures, such as humidification, temperature adjustment, or the addition of conditioning agents, are necessary to adjust the dust’s resistivity to its optimal working range.

Osim otpora, dizajn taložnika također mora u potpunosti uzeti u obzir odnos između brzina vjetra u presjeku električnog polja i dubina električnog polja . Ako je brzina vjetra prevelika, nabijene čestice prašine mogu biti odnesene iz električnog polja protokom plina prije nego što stignu do ploče anode, što dovodi do smanjenja učinkovitosti uklanjanja prašine. Stoga je tijekom faze projektiranja bitno precizno izračunati veličinu i raspored električnog polja na temelju brzine protoka dimnih plinova i karakteristika prašine, osiguravajući da nabijene čestice imaju dovoljno vremena i prostora da migriraju do anodne ploče. Struktura kombinirane serije s više polja može učinkovito produžiti vrijeme zadržavanja dimnog plina u električnom polju, čime se prevladava ovaj izazov.

Primjenjivi scenariji i metrika izvedbe: Tko je najbolji korisnik ove tehnologije?

Na temelju svog jedinstvenog principa rada i zahtjeva otpornosti, horizontalni elektrostatički filter igra ključnu ulogu u određenim industrijama. Njegova glavna područja primjene uključuju:

• Elektroprivreda : Termoelektrane na ugljen glavno su tržište za elektrofiltere. Otpornost prašine u dimnom plinu izgaranja ugljena često je unutar optimalnog radnog raspona za elektrostatske filtere, a veliki volumen plina i temperatura pogodni su za obradu vodoravnim jedinicama. Anhui Tiankang Environmental Technology Co., Ltd ima veliko iskustvo u pružanju prilagođenih rješenja horizontalnih elektrostatičkih filtera za elektroenergetsku industriju, pomažući im da učinkovito i pouzdano postignu stroge standarde emisije.
• Industrija željeza i čelika : U procesima kao što su sinterovanje, koksiranje i visoke peći, generirani dimni plin ima visoku temperaturu i visoku koncentraciju prašine. Uz odgovarajući dizajn, vodoravni elektrostatički filteri mogu učinkovito tretirati ovaj složeni dimni plin, osiguravajući usklađene emisije.
• Cementna industrija : Ostatak plina iz peći u cementarama također ima karakteristike visoke temperature i velike prašine. Horizontalni elektrofilter može raditi stabilno i učinkovito hvatati cementnu prašinu, što ga čini nezamjenjivim uređajem za zaštitu okoliša za proizvodne linije cementa.

U smislu metrike učinka, horizontalni elektrostatički filter radi izuzetno dobro. Može podnijeti ulazne koncentracije prašine dimnih plinova do $<100g/Nm^3$, a nakon tretmana, izlazna koncentracija prašine općenito se može smanjiti na $<30mg/Nm^3$. Ova razina emisije zadovoljava ekološke propise većine zemalja i regija. U određenim posebnim primjenama, putem optimiziranog dizajna i radnih parametara, koncentracija emisije može se čak smanjiti na nižu razinu.

Sažetak: Horizontalni elektrostatički filter—snažna sila s granicama

U zaključku, horizontalni elektrostatički filter je bez sumnje učinkovit, stabilan i tehnološki zreo uređaj za uklanjanje prašine. Pokazuje neusporedive prednosti u obradi dimnih plinova velike količine, visoke temperature s umjerenom otpornošću na prašinu. Međutim, nije "svemoćan". Njegova učinkovitost uklanjanja prašine ograničena je raznim čimbenicima, uključujući otpornost na prašinu, dizajn električnog polja i radne parametre.

Stoga, pri odabiru uređaja za uklanjanje prašine, tvrtke moraju provesti sveobuhvatnu i profesionalnu procjenu, umjesto da slijepo slijede "univerzalnost" jedne tehnologije. Za posebne uvjete, kao što je pretjerano visoka ili niska otpornost na prašinu ili posebno visoka vlažnost dimnih plinova, može biti potrebno kombinirati horizontalni elektrostatički precipitator s drugim tehnologijama za uklanjanje prašine (npr., mokri elektrostatički precipitatori, vrećasti filtri itd.) ili implementirati ciljane tehničke izmjene kako bi se postigli najbolji mogući rezultati uklanjanja prašine.

The horizontalni elektrostatički filter je poput "specijalista" s jedinstvenim vještinama - može ispoljiti izvanredne sposobnosti unutar svog specifičnog područja stručnosti. Ispravnim razumijevanjem i primjenom toga, možemo doista riješiti izazove industrijske kontrole prašine i stvoriti čišću, zdraviju proizvodnu okolinu za sve nas.
