Razumijevanje komponenti elektrostatičkih filtera: Sveobuhvatna analiza
Od Administratora
Kritična uloga kontrole onečišćenja zraka u modernoj industriji
Industrijska postrojenja diljem svijeta stvaraju milijune tona čestica godišnje, od prašine i dima do sitnog pepela i metalnih čestica. Upravljanje ovim zagađenjem nije samo briga za okoliš – ono izravno utječe na operativnu učinkovitost, usklađenost s propisima i dugoročnu održivost postrojenja. Među najučinkovitijim tehnologijama za rješavanje ovog izazova je elektrostatički filter , sofisticirani sustav koji se razvijao više od jednog stoljeća kako bi postao nezamjenjiva komponenta u teškoj proizvodnji, proizvodnji električne energije i kemijskoj obradi.
Razumijevanje tehničke arhitekture ovih sustava omogućuje upraviteljima objekata i inženjerima optimizaciju performansi, smanjenje operativnih troškova i donošenje informiranih odluka o održavanju i nadogradnji. Ovaj vodič ispituje temeljne komponente, načela rada i praktična razmatranja koja definiraju moderno elektrostatički filter tehnologija.
Temeljni operativni principi i mehanizmi
An elektrostatički filter radi na vrlo jednostavnom, ali vrlo učinkovitom principu: čestice koje lebde u struji zraka naelektrišu se elektrostatički, a zatim skupljaju na suprotno nabijenim površinama. Unatoč ovoj temeljnoj jednostavnosti, izvedba uključuje precizan inženjering i koordinirane podsustave koji rade zajedno.
Proces ionizacije i prijenos naboja
Proces počinje u području ionizacije, gdje se molekule plina bombardiraju elektronima visoke energije. Negativan potencijal—obično u rasponu od 40.000 do 100.000 volti—stvara intenzivno električno polje koje odvaja elektrone od neutralnih molekula plina, generirajući ion. Ti novostvoreni negativni ioni sudaraju se s suspendiranim česticama, prenoseći svoj naboj. Učinkovitost prijenosa naboja ovisi o nekoliko čimbenika: veličini i sastavu čestice, brzini plina, sadržaju vlage i konfiguraciji elektrode.
Manje čestice predstavljaju poseban izazov u ionizaciji. Čestice manje od jednog mikrometra teže je učinkovito napuniti jer imaju manju površinu dostupnu za primanje elektrona. Međutim, moderni dizajni ESP-a znatno su poboljšali učinkovitost ionizacije ultrafinih čestica putem optimiziranog razmaka elektrode i modulacije struje.
Faza migracije i prikupljanja
Jednom nabijene čestice migriraju prema pločama za prikupljanje—obično ravnim ili cjevastim metalnim površinama koje se održavaju na potencijalu zemlje ili pozitivnom naboju suprotnom od čestice. Električno polje daje pokretačku silu za ovu migraciju. Vrijeme boravka u zoni sakupljanja je kritično; nedovoljno vremena rezultira izlaskom čestice s tretiranim plinom, dok prekomjerno vrijeme zadržavanja povećava kapitalne troškove bez proporcionalnog povećanja učinkovitosti. Većina industrijskih sustava postiže vrijeme zadržavanja čestice između 5 i 20 sekundi.

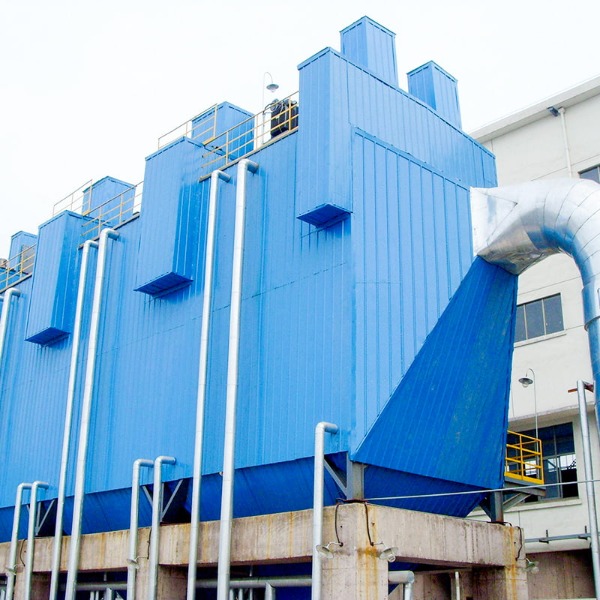

Osnovne komponente sustava industrijskog elektrostatskog filtera
Potpuno funkcionalan elektrostatički filter sastoji se od više integriranih podsustava. Svaka komponenta služi različitoj funkciji, a kvar bilo koje pojedinačne komponente može ugroziti izvedbu cijelog sustava.
Elektrode za pražnjenje: Ionizacijski motor
Elektrode za pražnjenje stvaraju intenzivno električno polje potrebno za ionizaciju čestica. Ove elektrode dolaze u nekoliko konfiguracija, svaka s različitim prednostima i radnim karakteristikama:
Žičane elektrode: Tanke žice obložene okomito održavaju visoku gustoću struje u lokaliziranim regijama, stvarajući jake ionizacijske zone
Šipkaste elektrode: Deblje od žica, osiguravaju veću mehaničku stabilnost i smanjenu ranjivost na koroziju
Šiljaste elektrode: imaju oštre vrhove koji povećavaju lokaliziranu jakost polja, korisne za primjenu prašine s visokim otporom
Šipkaste elektrode: Pravokutni poprečni presjeci koji nude srednje karakteristike između žica i šipki
Žičane elektrode ostaju najčešći izbor u modernim sustavima zbog svoje superiorne raspodjele struje i dokazane operativne pouzdanosti. Međutim, zahtijevaju češću provjeru i održavanje nego alternativne konfiguracije. Odabir između tipova elektroda ovisi o karakteristikama prašine, sastavu plina, potrebnoj učinkovitosti sakupljanja i kapacitetu održavanja.
Ploče za prikupljanje: Mehanizam hvatanja
Sabirne ploče čine najveću pojedinačnu komponentu na površini u većini dizajna elektrostatskih precipitatora. Nabijene čestice migriraju na te ploče i prianjaju putem elektrostatskog privlačenja u kombinaciji s međumolekularnim silama. Konfiguracije ploča za prikupljanje uključuju:
Konfiguracija ravne ploče: Paralelne okomite ploče stvaraju uniformno električno polje s maksimalno dostupnom površinom
Cjevasta konfiguracija: Cilindrične cijevi koje pružaju radijalne površine za prikupljanje s kompaktnim otiscima
Konfiguracija šipke u cijevi: elektrode za pražnjenje centrirane unutar sabirnih cijevi za poboljšanje optimizacije polja
Razmak ploča obično se kreće od 150 do 400 milimetara, uravnotežujući snagu električnog polja i stvarajući slojeve prašine i složenost rada. Veći razmak smanjuje učestalost čišćenja elektroda, ali blago smanjuje učinkovitost skupljanja. Uži razmak poboljšava učinkovitost, ali zahtijeva češće održavanje i predstavlja veći rizik od električnog luka.
Sustavi lijevka i mehanizmi za uklanjanje prašine
Kako se nabijene čestice nakupljaju na sabirnim pločama, one postupno stvaraju slojeve prašine. Pretjerano nakupljanje smanjuje jakost električnog polja i smanjuje učinkovitost sakupljanja. Mehanički mehanizmi za uklanjanje snimanja ovu degradaciju:
Mehanizmi udaranja: mehanički vibratori udaraju u ploče za prikupljanje u kontroliranim intervalima, izbacujući nakupljenu prašinu.
Sustavi za čišćenje elektroda: Sekundarni mehanizmi za okretanje posebno ciljaju elektrode za pražnjenje kako bi spriječili premošćivanje
Lijevci: Konusne ili piramidalne strukture ispod sabirnih ploča usmjeravaju padajuću prašinu prema ispusnim otvorima.
Oprema za istovar prašine: pužnice, rotacijske zračne komore ili pneumatski sustavi za prijenos prikupljene prašine do vanjskih objekata za rukovanje
Učestalost i intenzitet ciklusa repanja značajno utječe na operativne performanse. Nedovoljno lupanje omogućuje prekomjerno nakupljanje prašine; pretjerano lupanje stvara buku, povećava mehaničko trošenje i može ponovno uvući čestice natrag u struju plina. Moderni sustavi koriste povratne senzore za optimizaciju rasporeda rada na temelju mjerenja neprozirnosti snopa u stvarnom vremenu.
Visokonaponski sustavi napajanja
Održavanje potrebnog električnog potencijala predstavlja temeljni radni zahtjev. Visokonaponski izvori napajanja služe nekoliko ključnih funkcija:
Stvaranje napona: Transformatori povećavaju snagu postrojenja s tisuća volti na deset tisuća volti
Regulacija struje: Sekundarna kontrola napona održava optimalnu radnu struju dok se prekomjerno stvara luka
Detekcija i suzbijanje luka: Krugovi za brzi odgovor identificiraju događaje električne luke i trenutno smanjuju nakon što bi spriječili oštećenje opreme
Korekcija faktora snage: kapacitivna opterećenja vlastitog dizajna taložnika zahtijevaju kompenzaciju za stabilan dugotrajni rad
Moderni izvori napajanja uključuju sofisticirane digitalne kontrole koje kontinuirano optimiziraju parametre napona i struje na temelju uvjeta opterećenja. Ovi sustavi mogu automatski kompenzirati temperaturne fluktuacije, varijacije sastava plina i promjene opterećenja prašinom, poboljšavajući učinkovitost prikupljanja i smanjujući potrošnju energije u usporedbi s ranijim dizajnom s fiksnim parametrima.
Sustavi za dovod i distribuciju plina
Učinkovito sakupljanje čestice u velikoj mjeri ovisi o ravnomjernoj distribuciji plina kroz zonu sakupljanja. Loše raspoređeni plin stvara mrtve zone s minimalnom učinkovitošću sakupljanja. Razmatranja dizajna ulaza uključuju:
Brzina protoka: obično se održava između 0,5 i 1,5 metara u sekundi, uravnotežujući vrijeme zadržavanja i ponovnog uvlačenja prašine
Raspodjela brzine: Specijalizirani dizajn ulaza smanjuje varijacije po presjeku kako bi se osiguralo jednoliko vrijeme zadržavanja
Okretne lopatice: unutarnji elementi u zakrivljenim kanalima poboljšavaju prijelaz plinova i smanjuju turbulencije
Oprema za kondicioniranje plina: Sustavi za hlađenje, jedinice za ovlaživanje ili komore za miješanje prilagođavaju svojstva plina za optimalno prikupljanje
Sustavi za kontrolu izlaza i emisije
Čisti plin izlazi iz taložnika kroz izlazni kanal opremljen sa:
Sustavi praćenja neprozirnosti: senzori u stvarnom vremenu mjere emisije iz dimnjaka i pokreću alarme za pogoršanje performansi
Inducirani ventilatori: Održavaju potreban protok zraka i prevladavaju padove tlaka u sustavu
Izlazni filtri: Filtri za poliranje mogu dopuniti taloženje u primjenama koje zahtijevaju iznimno niske stope emisije
Konfiguracije dizajna: Mokri naspram suhih sustava
Dvije primarne filozofije dizajna dominiraju industrijskom kontrolom onečišćenja zraka, svaka s različitim tehničkim i radnim karakteristikama.
Dizajn suhog elektrostatskog filtera
Suhi sustavi skupljaju čestice na čvrstim sabirnim površinama bez tekućih medija. Ova konfiguracija dominira općom industrijskom primjenom iz nekoliko temeljnih razloga:
Jednostavnost: Mehanički dizajn je jednostavan, s minimalnim potrebnim pomoćnim sustavima
Oporaba čestica: Sakupljena prašina može se lako oporabiti i reciklirati u mnogim industrijskim procesima
Radna učinkovitost: Niži energetski zahtjevi za sustave ventilatora u usporedbi s alternativama za rukovanje tekućinom
Dostupnost održavanja: Unutarnje komponente lako se pregledavaju i servisiraju
Međutim, suhi sustavi suočavaju se s ograničenjima ljepljivim, higroskopnim ili visoko korozivnim česticama koje mogu premostiti sabirne ploče ili nagrizati metalne površine.
Tehnologija mokrog elektrostatičkog filtra
The mokri elektrostatički filter (WESP) predstavlja specijaliziranu evoluciju koja se bavi ograničenjima suhih sustava. Izvorno razvijena za primjenu u metalurškoj industriji, WESP tehnologija proširila se na kemijsku obradu, rafiniranje nafte i specijalnu proizvodnju. Ključne operativne karakteristike uključuju:
Sustavi za raspršivanje tekućine: Voda ili posebno formulirane otopine kontinuirano premazuju površine za prikupljanje
Suspenzija čestica: Tekući film suspendira prikupljene čestice, skup površinskog premošćivanja i omogućava uklanjanje kroz drenažu tekućine
Zaštita od korozije: Tekući mediji štite metalne sabirne površine od komponente korozivnog plina
Poboljšana učinkovitost: svojstva tekućine mogu poboljšati prianjanje čestice i učinkovitost skupljanja za zahtjevne vrste prašine
Mokri elektrostatički taložnik za primjenu u metalurškoj industriji pokazao je posebnu vrijednost u scenarijima koji uključuju emisije iz postrojenja za sinteriranje, operacije lijevanja i sekundarnu obradu metala, gdje ozbiljni izazovi sastava čestice čine suho sakupljanje problematičnim. Međutim, WESP sustavi uvode operativnu složenost zbog zahtjeva za rukovanje otpadnim vodama, troškova potrošnje kemikalija i zamršenijih postupaka održavanja.
Usporedna analiza: suhi sustavi naspram mokrih sustava
Sljedeća tablica predstavlja ključne usporedne metrike između suhe i mokre konfiguracije:
| Metrika izvedbe | Suhi ESP | Mokri ESP |
|---|---|---|
| Učinkovitost prikupljanja | 94-99% | 95-99,5% |
| Potrošnja energije | Osnovna linija | 15-25% više |
| Oporaba čestica | Izvrsno | ograničeno |
| Učestalost održavanja | Umjereno | viši |
| Rukovanje korozivnim plinom | Izazovno | Vrhunski |
| Rukovanje ljepljivim česticama | problematično | Učinkovito |
Kritični radni parametri i optimizacija performansi
Svojstva i kondicioniranje plina
Karakteristike struje plina bitno utječu na performanse elektrofiltera. Temperatura, sadržaj vlage i sastav plina stvaraju uvjete koji ili poboljšavaju ili raspoređuju učinkovito prikupljanje čestice.
Regulacija temperature predstavlja primarnu operativnu brigu. Većina mehanizama za električno pražnjenje optimalno rade između 120 i 180 stupnjeva Celzija. Temperature ispod ovog raspona povećavaju električni otpor, potencijalno uzrokujući proboj napona. Prekomjerna toplina razgrađuje izolacijske materijale i povećava stopu korozije komponenti. Plinska oprema za hlađenje ili grijanje održava optimalne temperaturne uvjete, često kao sastavni dio modernih industrijskih instalacija.
Sadržaj vlage dramatično utječe na električna svojstva prašine. Razina vlažnosti između 8 i 12 posto optimizira zadržavanje naboja čestice i učinkovitost prikupljanja u mnogim primjenama. Pretjerano suhi uvjeti stvaraju probleme sa statičkim elektricitetom i smanjuju prianjanje čestice. Prekomjerna vlaga može uzrokovati stvaranje mostova od prašine i električni luk. Sustavi kontrole vlažnosti aktivno održavaju ciljani raspon vlažnosti kroz ubrizgavanje pare ili opremu za kondicioniranje.
Zahtjevi sustava za pad tlaka i ventilatora
Otpor protoka plina kroz sustav elektrostatičkog filtra zahtijeva dodatni kapacitet ventilatora. Pad tlaka obično se kreće od 250 do 500 pakala u normalnim radnim uvjetima. otpor Ovaj proizlazi iz nekoliko izvora:
Geometrija elektrode: područja električnog polja inherentno stvaraju otpor protoku zraka
Nakupljanje prašine: Progresivno nakupljanje sloja prašine povećava otpornost tijekom ciklusa udaranja
Konfiguracije ulaza i izlaza: Dizajn kanala doprinosi dodatnom otporu
Ventilatori s induciranim propuhom moraju nadvladati ovaj otpor dok održavaju ciljanu brzinu plina kroz zonu sakupljanja. Zahtjevi za snagom ventilatora izravno utječu na operativne troškove električne energije. Moderni sustavi koriste pogonske ventilatore s promjenjivom frekvencijom koji prilagođavaju brzinu na temelju stvarnih mjerenja pada tlaka, smanjujući nepotrebnu potrošnju energije tijekom razdoblja manjeg opterećenja prašinom.
Učinci otpornosti i karakteristike prašine
Električni otpor sakupljene prašine značajno utječe na mehanizam sakupljanja. Prašina visokog otpora, tipična za leteći pepeo od izgaranja ugljena ili emisije iz talionice aluminija, predstavlja posebne operativne izazove. Čestice nakupljaju prekomjerni električni naboj dok su na sabirnim pločama, stvarajući odbojne sile koje se odupiru prianjanju. Ovaj učinak "pozadinske korone" može smanjiti učinkovitost sakupljanja s 95 posto na 60 posto ili niže u netretiranim primjenama s visokim otporom.
Strategije ublažavanja uključuju:
Smanjenje električnog otpora: sumporni trioksid ili kemikalije za kondicioniranje mijenjaju svojstva površine prašine
Podešavanje vlage: Povećana vlažnost smanjuje otpornost kroz površinsko curenje naboja
Optimizacija temperature: Modificirane radne temperature pomiču karakteristike otpora
Specijalizirane konfiguracije elektroda: poboljšana geometrija polja kompenzira efekte otpora
Čimbenici koji utječu na učinkovitost prikupljanja
Raspodjela veličine čestice
Veličina čestice predstavlja jedan od najutjecajnijih čimbenika koji određuju učinkovitost sakupljanja. Odnos je nelinearan i stvara optimalne zone sakupljanja i problematične veličine raspona:
Ultrafine čestice (ispod 1 mikrometra): Teško ih je učinkovito napuniti, ali nakon punjenja dolazi do vrlo učinkovitog skupljanja
Fine čestice (1-10 mikrometara): Najučinkovitije se skupljaju u standardnim radnim uvjetima
Grube čestice (iznad 10 mikrometara): Lako se pune i brzo skupljaju
Prijave koje generiraju čestice u širokoj distribuciji veličine mogu postići ukupnu učinkovitost prikupljanja od 98-99 posto, unatoč promjenjivoj učinkovitosti u pojedinačnim rasponima veličina. Dizajn sustava mora se uzeti u obzir ciljane veličine čestice i optimizirati konfiguraciju elektrode u skladu s tim.
Održavanje i stanje elektrode
Fizičko stanje elektrode za pražnjenje izravno utječe na učinkovitost ionizacije. Erozija, korozija ili deformacija postupno smanjuju učinkovitost:
Žičana erozija: Trajni električni luk postupno troši materijal elektrode, smanjujući promjer
Nakupljanje sloja prašine: izolacijski filmovi prašine na površinama elektroda smanjuju učinkoviti napon
Mehanička oštećenja: Fizička deformacija kontakta sa sabirnim pločama ili potpornim strukturama
Sustavni programi inspekcije s kriterijima zamjene koji su temelj na izmjerenoj degradaciji performansi održavaju dosljednu učinkovitost. Mnogi moderni sustavi koriste automatizirano praćenje neprozirnosti s povratnom kontrolom, povećavajući preporuke za zamjenu elektrode prije nego što degradacija učinkovitosti postane pretjerana.
Rapping Optimizacija sustava
Učestalost i intenzitet ciklusa repanja značajno utječe na održivu izvedbu. Neadekvatno lupanje omogućuje prekomjerno nakupljanje prašine, smanjujući snagu električnog polja i učinkovitost sakupljanja. Pretjerano lupanje ponovno uvlači već prikupljene čestice, paradoksalno povećavajući izlazne emisije. Optimalna strategija prilagođava učestalost repanja na temelju neprozirnosti snopa u stvarnom vremenu, obično održavajući intervale od 10-30 sekundi između događaja repanja.
Kako smanjiti potrošnju energije ESP sustava
Potrošnja energije predstavlja najveći tekući operativni trošak za industrijske elektrofiltere. Nekoliko strategija učinkovito smanjuje zahtjeve za napajanje bez ugrožavanja učinkovitosti prikupljanja.
Napredna optimizacija napajanja
Digitalni izvori napajanja s inteligentnim kontrolnim algoritmima optimiziraju električne parametre u stvarnom vremenu, automatski prilagođavajući napon i struju stvarnim uvjetima opterećenja umjesto da održavaju konstantne parametre. Ovaj prilagodljivi pristup smanjuje potrošnju energije za 8-15 posto u usporedbi s konvencionalnim opskrbama s fiksnim izlazom. Ključne tehnike optimizacije uključuju:
Modulacija napona: Smanjenje vršnog napona tijekom razdoblja niskog opterećenja prašinom
Regulacija struje: Održavanje minimalne struje potrebne za postizanje potrebne učinkovitosti
Otkrivanje luka: Brzo reagiranje na električne kvarove prije nego što dođe do prekomjerne potrošnje energije
Toplinska kompenzacija: Podešavanje električnih parametara za varijacije temperature okoline
Poboljšanje učinkovitosti sustava ventilatora
Inducirani ventilatori troše značajnu električnu energiju, osobito kada rade pri konstantnoj brzini bez obzira na stvarne zahtjeve sustava. Sustavi pogona s promjenjivom frekvencijom koji prilagođavaju brzinu ventilatora na temelju mjerenja pada tlaka mogu smanjiti potrošnju energije ventilatora za 30-50 posto. Ovaj pristup održava potrebnu brzinu plina uz izbjegavanje nepotrebno velike brzine tijekom uvjeta niske količine prašina.
Jednako je važna mehanička učinkovitost ventilatora: dizajn impelera, kvaliteta ležaja i učinkovitost motora utječu na ukupnu potrošnju energije. Periodično održavanje koje osigurava čiste ulazne rešetke, neometane rotore i ispravno poravnate komponente čuva projektirane ocjene učinkovitosti. Istrošeni ležajevi ili nakupljeni ostaci mogu povećati zahtjeve za snagom ventilatora za 5-10 posto.
Kondicioniranje ulaznog plina
Optimiziranje uvjeta ulaznog plina smanjuje zahtjeve vremena prikupljanja i povezane gubitke otporne snage. Prethodno hlađenje plina na ciljnu temperaturu (oko 150 stupnjeva Celzija za većinu primjena) prije ulaska u zonu sakupljanja poboljšava učinkovitost ionizacije i smanjuje električni luk. Neki objekti koriste sustav povrata topline u stilu ekonomajzera koji istovremeno hlade izlazni plin i zagrijavaju ulazni zrak, poboljšavajući ukupnu toplinsku učinkovitost objekta.
Predprikupljanje čestica
Uklanjanje dijela ulaznog opterećenja prašinom putem mehaničkih uređaja za prethodno sakupljanje—kao što su multicikloni ili komore za taloženje—smanjuje opterećenje prašinom na elektrostatskom taložniku. Dok ovi uređaji troše minimalnu energiju, oni učinkovito smanjuju opterećenje taložnika prašinom za 20-40 posto, smanjujući potrebnu radnu struju i smanjujući ukupnu potrošnju energije sustava za 5-10 posto.
Nadzor sustava i preventivno održavanje
Sustavno praćenje ključnih pokazatelja učinka identificira degradaciju učinkovitosti prije nego što postane ozbiljna. Praćenje u stvarnom vremenu:
Neprozirnost dimnjaka ili stope emisije čestica
Parametri električne struje i napona
Pad tlaka u sustavu
Učestalost i intenzitet ciklusa repanja
Ova mjerenja otkrivaju trendove performansi omogućuju prediktivno planiranje održavanja. Rano otkrivanje erozije elektroda, nakupljanja sloja prašine ili mehaničkog trošenja omogućuje korektivne radnje prije nego što učinkovitost padne na problematične razine. Odgođeno održavanje obično rezultira gubitkom učinkovitosti od 10-20 posto koji zahtijeva prekomjernu električnu struju da bi se kompenziralo.
Elektrostatički filter nasuprot alternativnim tehnologijama filtriranja
Dok je elektrostatički filteri i dalje široko rasprostranjene, alternativne tehnologije kontrole onečišćenja zraka rješavaju specifične operativne niše ili dodatne primjene.
Usporedba s vrećastim filtarskim sustavima
Sustavi vrećaste filtracije koriste filtre od tkanine koji fizički hvataju čestice dok plin teče kroz medij od tkanine. Sljedeća usporedba ističe ključne razlike:
| Karakteristično | Elektrostatički filter | vrećasti filtar |
|---|---|---|
| Raspon radne temperature | Sobna temperatura do 450 C | 140-260 C (tipične sintetičke tkanine) |
| Rukovanje veličinom čestica | Ultrafino do grubo | Sve veličine jednako učinkovite |
| Pad tlaka | 250-500 Pa (varijara s opterećenjem) | 500-1500 Pa (kontinuirano raste) |
| Oporavak prašine | Suha prašina, lako se reciklira | Sakupljena prašina pomiješana s vlaknima |
| Zahtjevi za održavanje | Periodični pregled elektroda i lupanje | Česta zamjena filter vrećice |
| Trošak kapitala | viši početni ulog | Niža početna investicija |
| Dugoročni operativni trošak | Donji (minimalni potrošni materijal) | viši (česta zamjena filtera) |
Ostale dopunske tehnologije
Nekoliko alternativnih ili dodatnih tehnologija rješava specifične zahtjeve kontrole onečišćenja:
Poboljšanje elektrostatičkog filtra: Kombiniranjem elektrostatičkog naboja s filtracijom od tkanine postiže se veća učinkovitost s nižim padom tlaka od samih filtara od tkanine.
Filtri za ionizirane medije: Filtri za tkanine s elektrostatički poboljšanim svojstvima sakupljanja
Sustavi mokrog pročišćivača: Tehnologije vodenog raspršivanja učinkovite za topljive plinove zagađivače i ljepljive čestice
Kombinirani sustavi: elektrostatički filtri praćeni filtrima za poliranje koji postižu učinkovitost od 99,5% za iznimno zahtjevne primjene
Većina složenih industrijskih postrojenja koristi više tehnologija u nizu, optimizirajući svaki stupanj za specifične karakteristike zagađivača. Tipična konfiguracija može koristiti elektrostatske taložnike kao primarne uređaje za prikupljanje s nizvodnim vrećastim filtrima ili filtre za poliranje koji rješavaju preostale čestice u aplikacijama koje su iznimno osjetljive na emisije.
Protokoli održavanja i najbolja operativna praksa
Programi sustavne inspekcije
Planirani interni pregledi otkrivaju promjene stanja komponenti što omogućuje prediktivno održavanje. Tipični intervali pregleda kreću se od tromjesečnih do godišnjih, ovisno o sastavu prašine i radnom okruženju. Kritične točke pregleda uključuju:
Stanje elektrode za pražnjenje: Mjerenje preostalog promjera žice, identificiranje korozije ili erozije
Poravnanje sabirne ploče: Provjera električnih zazora i otkrivanje mehaničkih deformacija
Električni spojevi: Identifikacija labavih spojeva, korozije ili degradacije izolacije
Funkcionalnost mehanizma za lupanje: ispitivanje mehaničkog rada i otkrivanje istrošenosti
Rad sustava za uklanjanje prašine: Provjera rada opreme za istovar i prepoznavanje blokada
Strategije čišćenja i zamjene elektroda
Nakupljanje izolacijskih filmova prašine na elektrodama postupno smanjuje električnu struju i učinkovitost sakupljanja. Ručni ili automatski sustavi za čišćenje elektroda uklanjaju tu nakupinu. Učestalost čišćenja ovisi o karakteristikama prašina: ljepljiva, ljepljiva prašina može zahtijevati čišćenje svaka 2-4 tjedna, dok je čista, slobodno protočna prašina može zahtijevati čišćenje samo kvartalno.
Zamjena elektroda postaje neophodna kada erozija smanji promjer žice za približno 30 posto ili kada skupljena oštećenja od korozije stvaraju siguran rizik. Intervali zamjene obično se protežu od 3 do 10 godina, ovisno o učestalosti električnog luka i agresivnosti sastava prašine.
Dokumentacija i praćenje izvedbe
Sustavno dokumentiranje radnih parametara stvara vrijedne povijesne zapise koji omogućuju analizu trendova:
Dnevno: neprozirnost dimnjaka, električna struja i napon, amperaža ventilatora, pad tlaka
Tjedno: Vizualna promatranja stanja, performanse sustava za lupanje, funkcija opreme za uklanjanje prašine
Mjesečno: detaljni izračuni učinkovitosti, dnevnik aktivnosti održavanja, popis dijelova
Godišnje: Sveobuhvatno izvješće o inspekciji, analiza učinka, planirani prioriteti održavanja
Ova dokumentacija identificira postupne promjene performansi koje zahtijevaju korektivne radnje prije nego što se učinkovitost neprihvatljivo smanji. Postrojenja s dosljednom dokumentacijom obično postižu performanse učinkovitosti unutar 2-3 posto projektiranih specifikacija; oni bez dokumentacije često dožive neotkriveni gubitak učinkovitosti od 10-20 posto.
Nove tehnologije i razvoj poboljšanja performansi
Sustavi pametne kontrole i umjetna inteligencija
Suvremeni sustavi elektrostatičkih filtara sve više uključuju inteligentne kontrole koje uče radne obrasce i automatski optimiziraju parametre. Senzori u stvarnom vremenu kontinuirano prate električnu struju, napon, pad tlaka i neprozirnost dimnjaka. Algoritmi strojnog učenja identificiraju optimalne radne parametre za trenutne uvjete, prilagođavaju napon elektrode, frekvenciju lupanja i brzinu ventilatora kako bi se povećala učinkovitost prikupljanja uz smanjenje potrošnje energije. Ovi sustavi mogu smanjiti radnu potrošnju energije za 15-25 posto uz istovremeno poboljšanje učinkovitosti prikupljanja.
Poboljšane geometrije elektroda
Istraživački i razvojni napori nastavljaju se usavršavati dizajn elektroda za pražnjenje kako bi se poboljšala učinkovitost ionizacije i smanjila tendencija stvaranja luka. Inovacije uključuju:
Bodljikave ili nazubljene elektrode: Poboljšana geometrija površine povećava lokaliziranu jakost polja
Mješoviti tipovi elektroda: Kombinacija geometrijske žice i šipke za optimizaciju učinka u različitim sastavima prašine
Površinski premazi: Specijalizirani premazi elektroda koji poboljšavaju otpornost na eroziju i električnu izvedbu
Visokoučinkoviti sekundarni stupnjevi prikupljanja
Stupnjevi filtri za poliranje nisko od primarnih elektrostatskih taložnika hvataju čestice koje prodiru u zonu primarnog sakupljanja. Napredni filtarski materijali i poboljšano električno punjenje u sekundarnim stupnjevima postižu ukupnu učinkovitost sustava veću od 99,8 posto, što je prikladno za najzahtjevnija regulatorna okruženja. Dvofazni sustavi povećavaju kapitalne i operativne troškove, ali se pokazuju ključnim za objekte sa strogim ograničenjima emisije.
Tehnologije praćenja performansi u stvarnom vremenu
Napredne senzorske tehnologije sada prate unutarnje uvjete bez potrebe za isključivanjem sustava. Neinvazivni optički senzori mjere debljinu sloja prašine na sabirnim pločama, omogućujući precizniju optimizaciju ciklusa udaranja. Akustični sustavi nadzora otkrivaju događaje električne luke, omogućujući automatski odgovor prije nego što dođe do oštećenja. Ove tehnologije poboljšavaju radnu pouzdanost i omogućuju daljinsko praćenje geografskih raspoređenih sustava.
Odabir optimalne konfiguracije elektrofiltera
Određivanje odgovarajućeg dizajna sustava zahtijeva procjenu višestrukih međuovisnih čimbenika. Ne postoji univerzalni dizajn koji optimizira sve primjene; nego svaka situacija u objektu predstavlja jedinstvenu kombinaciju izazova i operativnih zahtjeva.
Procjena karakteristika strujanja plina
Preliminarna analiza projekta mora sveobuhvatno karakterizirati dolazni tok plina:
Volumetrijski protok: obično se mjeri pri stvarnoj radnoj temperaturi i tlaku
Raspodjela veličine čestice: dobivena kaskadnim ispitivanjem udarnim elementima ili analizom laserske difrakcije
Opterećenje prašinom: Koncentracija čestice u ulaznom plinu, obično izražena u miligramima po kubnom metru
Sastav plina: Prisutnost korozivnih komponenti, reaktivnih plinova ili tokova koji nose vlagu
Varijacije temperature: sezonske ili radne varijacije koje zahtijevaju kompenzaciju
Električni otpor: izmjerena električna svojstva prašine određuju potrebe za konfiguracijom elektrode
Regulatorni i izvedbeni zahtjevi
Lokacija postrojenja i industrijski sektor nameću određena ograničenja emisije. Suvremeni propisi u najrazvijenijim gospodarstvima obično zahtijevaju učinkovitost prikupljanja od 95-99 posto, dok neke specijalizirane aplikacije zahtijevaju učinkovitost od 99,5-99,95 posto. Ovi zahtjevi izravno utječu na složenost dizajna i razine kapitalnih ulaganja.
Ekonomska analiza: Procjena troškova životnog ciklusa
Odabir sustava treba uzeti u obzir ukupne troškove vlasništva koji se protežu kroz predviđeni vijek trajanja objekta (obično 20-30 godina):
Kapitalna ulaganja: Dizajn sustava, oprema, instalacije i puštanje u pogon
Troškovi energije: Godišnja potrošnja električne energije za ventilatore, električno pražnjenje i pomoćnu opremu
Održavanje i popravci: Zamjena dijelova, servisni rad i hitni popravci
Potrošni materijali: zamjenske elektrode, električne komponente i zahtjevi za nadogradnju sustava
Usklađenost sa zahtjevima za zaštitu okoliša: Regulatorne kazne, troškovi praćenja i dokumentacije
Dok elektrostatički filteri obično zahtijevaju veće početno kapitalno ulaganje u usporedbi s alternativnim tehnologijama, niži operativni troškovi tijekom višedesetljetnih radnih razdoblja često rezultiraju višim ukupnim troškovima vlasništva. Detaljna financijska analiza kojom se uspoređuju alternative sustava neophodna je prije finalizacije dizajna.
Budućnost tehnologije elektrostatskog taloženja
Kontrola industrijskog onečišćenja zraka nastavlja se razvijati kako bi odgovorila na sve strože propise i razvoj industrijskih procesa. Čini se da će nekoliko puta vjerojatno utjecati na budući tehnološki razvoj:
Integracija s industrijskim internetom stvari
Distribuirane mrežne senzore za praćenje performansi sustava u stvarnom vremenu omogućit će prediktivno planiranje održavanja, smanjujući neočekivane kvarove i optimizirajući operativne parametre. Platforme za analizu temeljene na oblaku prikupljat će podatke o izvedbi u više objekata, identificirati prilike za optimizaciju i ubrzati tehnološka poboljšanja.
Napredni razvoj materijala
Istraživanje novih materijala za elektrode, premaza sabirnih ploča i strukturnih komponenti obećava poboljšanu izdržljivost, smanjene zahtjeve za održavanje i poboljšanu izvedbu u zahtjevnim uvjetima. Materijali otporni na koroziju i eroziju produljit će radni vijek opreme uz smanjenje operativnih troškova.
Poboljšanje ekološke učinkovitosti
Sustav sljedeće generacije nastavit će poboljšati učinkovitost prikupljanja, posebno za ultra fine čestice (ispod 1 mikrometra) koje trenutne tehnologije prikupljaju manje učinkovito. Poboljšana izvedba u ovom rasponu veličina ključna je za rješavanje pitanja o utjecaju finih čestica na zdravlje i postizanje ciljeva kvalitete zraka u urbanim i industrijskim područjima.
Često postavljana pitanja
P1: Što čini elektrofiltere učinkovitijima od vrećastih filtara za velike industrijske primjene?
Elektrostatički filteri postižu vrhunsku učinkovitost prvenstveno zahvaljujući superiornom rukovanju ultrafinim česticama i manjim karakteristikama pada tlaka. Mehanizam električnog punjenja učinkovito hvata čestice ispod 1 mikrometra za čije bi uklanjanje bio potreban prekomjeran pritisak filtracije tkanine. Osim toga, za razliku od vrećastih komora gdje se pad tlaka kontinuirano povećava kako se prašina nakuplja na tkanini, elektrostatički filtri održavaju relativno stabilan pad tlaka tijekom radnih ciklusa. Ova prednost učinkovitosti postaje ekonomski značajna u aplikacijama velikih količina gdje troškovi energije tijekom životnog vijeka sustava premašuju razlike u kapitalnim ulaganjima.
P2: Koliko često treba mijenjati elektrode i koji pokazatelji sugeriraju vrijeme zamjene?
Intervali zamjene elektroda obično se kreću od 3 do 10 godina, ovisno o učestalosti električne luke, sastavu prašine i radnom intenzitetu. Umjesto zamjene elektroda prema fiksnim rasporedima, moderne ustanove koriste kriterije zamjene temeljene na učinku. Primarni pokazatelji koji upućuju na zamjenu uključuju: mjerljivo smanjenje promjera elektrode (obično 30 posto erozije), povećanu frekvenciju električnog priključka koja zahtijeva smanjenje napona ili mjerenja učinkovitosti koja pokazuju pogoršanje ispod 90-95 posto projektiranih performansi. Vizualni pregled tijekom planiranog održavanja koji identificira vidljivu koroziju, rupičastu ili mehaničku štetu također sugerira razmatranje zamjene.
P3: Mogu li se elektrostatički filtri učinkovito nositi s ljepljivim ili higroskopnim česticama prašine?
Suhi elektrostatički taložnici teško se nose s ljepljivim česticama, budući da čestice imaju tendenciju premostiti ploče za sakupljanje ili se zalijepiti za elektrode. Ovi uvjeti obično zahtijevaju tehnologiju mokrog elektrostatičkog precipitatora, gdje sustavi raspršivanja tekućine suspendiraju čestice i razdvajaju prianjanje na površinu. Za malo problematičnu prašinu, modifikacije suhih sustava mogu uključiti povećanje vlažnosti, optimizaciju temperature ili specijalizirane geometrije elektroda. Međutim, za jako ljepljive čestice, dizajn mokrog sustava ili dodatne tehnologije pokazuju se pouzdanijim od pokušaja prilagodbe konfiguracije suhog sustava.
P4: Kakvu ulogu igra kondicioniranje plina u radu elektrofiltera?
Kondicioniranje plina obuhvaća upravljanje temperaturom i vlagom, značajno utječući na stabilnost električnog pražnjenja i učinkovitost sakupljanja. Temperaturno kondicioniranje održava optimalne uvjete ionizacije, obično 120-180 stupnjeva Celzija. Podešavanje vlage cilja na 8-12 posto sadržaja vlage, uravnotežujući zadržavanje naboja čestice protiv rizika od električnog luka. Oba parametra temeljnog utječu na električni otpor prašine, koji određuje učinkovitost punjenja i prijanjanja sabirne ploče. Postrojenja koja rade s nekontroliranim uvjetima ulaznog plina obično imaju varijaciju učinkovitosti od 15-25 posto jer sezonski ili radni čimbenici mijenjaju svojstva plina. Ulaganje u opremu za klimatizaciju često se opravdava poboljšanjem pouzdanosti i smanjenjem operativnih troškova.
P5: Kako digitalni izvori napajanja poboljšavaju energetsku učinkovitost u usporedbi sa starijim sustavima baziranim na transformatorima?
Konvencionalna visokonaponska napajanja temeljena na transformatorima rade na fiksnom izlaznom naponu i struji bez obzira na stvarne radne uvjete. Digitalni izvori napajanja koriste povratnu kontrolu u stvarnom vremenu, kontinuirano mjerenje električnog opterećenja i podešavanje izlaznih parametara kako bi osigurali minimalni napon i struju potrebnu za potrebnu učinkovitost prikupljanja. Ovaj prilagodljivi pristup prepoznaje da tijekom razdoblja niskog opterećenja prašinom, prekomjerna električna snaga nepotrebno troši energiju. Digitalne zalihe automatski smanjuju proizvodnju tijekom tih razdoblja, obično smanjujući potrošnju energije za 8-15 posto uz održavanje dosljedne učinkovitosti prikupljanja. Dodatno, napredno otkrivanje električne luke u digitalnim izvorima energije reagira unutar milisekundi na električne kvarove, izdvajajući rasipanje energije prije nego što dođe do oštećenja.
P6: Što je povratna korona i kako ona utječe na primjenu prašine visokog otpora?
Povratna korona nastaje kada skupljena prašina na taložnim pločama postane toliko nabijena da se električno polje prekrije, stvarajući silu odbijanja nadolazećih nabijenih čestica. Ovaj fenomen je posebno problematičan kod prašina visokog otpora kao što je leteći pepeo od izgaranja ugljena. Kada povratna korona postane jaka, prianjanje čestice na ploču za prikupljanje dramatično se smanjuje, a učinkovitost može pasti s 95 posto na 60 posto ili niže. Strategije ublažavanja uključuju smanjenje električnog otpora pomoću kemikalija za kondicioniranje, prilagodbu vlažnosti, modifikaciju temperature ili specijalizirane konfiguracije elektroda dizajnirane za smanjenje učinka povratne korone. Razumijevanje ponašanja prašine visokog otpora bitno je za primjene koje uključuju leteći pepeo, određenu mineralnu prašinu ili posebne industrijske nusproizvode.
P7: Kako sustavi ventilatora pogona varijabilne frekvencije smanjuju operativne troškove električne energije?
Tehnologija pogona varijabilne frekvencije prilagođava brzinu motora ventilatora na temelju stvarnih zahtjeva umjesto rada pri konstantnoj maksimalnoj brzini. Kako se prašina nakuplja na sabirnim pločama nakon ciklusa udaranja, tlak pada u sustavu se povećava. Sustavi pogona s promjenjivom frekvencijom detektiraju ovo povećanje tlaka i postupno povećavaju brzinu ventilatora kako bi se održao ciljni protok zraka. Obrnuto, kako se prašina rasipa i pad tlaka smanjuje, brzina ventilatora proporcionalno se smanjuje. Budući da se potrošnja energije ventilatora dramatično povećava s promjenama brzine (obično proporcionalno kubu brzine), čak i skromna smanjenja brzine značajno smanjuju potrošnju energije. Postrojenja koja provode pogone s promjenjivom frekvencijom obično smanjuju potrošnju energije ventilatora za 30-50 posto uz održavanje optimalne brzine plina i performansi prikupljanja.
P8: Koje prednosti nudi tehnologija mokrog elektrostatičkog precipitatora za primjenu u metalurškoj industriji?
Metalurški procesi generiraju čestice kombinirajući karakteristike koje izazivaju suhe elektrostatske taložnike: visoke temperature, korozivne komponente, struje plina koje nose vlagu i često karakteristike ljepljivih čestica. Sustavi mokrih elektrostatičkih taložnika rješavaju ove izazove putem tekućih medija koji istovremeno štite površine za prikupljanje od korozije, suspendiraju čestice prikupljajući prianjanje i osiguravaju poboljšanu učinkovitost sakupljanja. Za emisije iz postrojenja za sinteriranje, operacije lijevanja ili sekundarnu obradu metala, mokri sustavi često postižu superiorne ukupne performanse i pouzdanost u usporedbi sa suhim alternativama. Dodatna složenost i operativni troškovi povezani s rukovanjem otpadnim vodama često se opravdavaju poboljšanom pouzdanošću i smanjenom učestalošću neplaniranih prekida rada.
P9: Kako bi upravitelji objekata trebali tumačiti mjerenja neprozirnosti hrpe u odnosu na učinkovitost prikupljanja?
Mjerenja neprozirnosti dimnjaka pokazuju postotak vidljive svjetlosti blokiranim česticama u ispušnom plinu, mjeren na skali od 0 posto (potpuno prozirno) do 100 posto (potpuno neprozirno). Regulatorna ograničenja obično ograničavaju neprozirnost na 5-20 posto, ovisno o nadležnostima i industriji. Međutim, neprozirnost ne odgovara izravnoj učinkovitosti prikupljanja; sustav koji radi s 98-postotnom učinkovitošću skupljanja može pokazati 10-15 posto neprozirnosti, ovisno o ulaznoj količini prašine. Odnos kritično ovisi o koncentraciji prašine na ulazu: visoko opterećenje na ulazu u kombinaciji s učinkovitošću skupljanja od 98 posto rezultira većom neprozirnošću na izlazu od niskog opterećenja na ulazu pri identičnoj učinkovitosti. Upravitelji objekata trebali bi pratiti i neprozirnost izlaza i izračunati učinkovitost sakupljanja (ulaz minus izlazna masa prašine, podijeljeno ulaznom masom prašine) kako bi sveobuhvatno procijenili učinkovitost.
P10: Koje aktivnosti preventivnog održavanja najznačajnije produljuju vijek trajanja opreme elektrofiltera?
Sustavno preventivno održavanje najznačajnije produljuje životni vijek opreme kroz tri primarne aktivnosti: planirane unutarnje inspekcije koje identificiraju istrošenost komponenti prije nego što dođe do kvara, brzu zamjenu elektroda kada performanse padnu na kriterije zamjene i dosljednu dokumentaciju radnih parametara koja omogućuje analizu trendova. Objekti koji provode sveobuhvatne programe inspekcije obično postižu životni vijek opreme od ili preko 30 godina; oni koji prakticiraju reaktivno održavanje često doživljavaju propadanje opreme unutar 15-20 godina. Rano otkrivanje i ispravljanje erozije elektroda, nakupljanja sloja prašine na površinama skupljanja ili mehaničkog trošenja sustava kaskadnih kvarova koji ugrožavaju više komponenti. Ulaganje u rutinsku inspekciju, dokumentaciju i planiranu zamjenu komponenti daje vrhunske ekonomske povrate u usporedbi s reaktivnim odgovorima na neočekivane kvarove.
