Kvaliteta industrijskog zraka ostaje jedan od najhitnijih izazova u modernoj proizvodnji, metalurgiji i teškoj preradi. Radnici u ljevaonicama, čeličanima, kemijskim postrojenjima i rafinerijama rutinski su izloženi opasnim isparenjima, česticama i hlapljivim organskim spojevima. Dugotrajno udisanje ovih zagađivača dovodi do bolesti dišnog sustava, profesionalnih karcinoma i smanjene produktivnosti. Srećom, inženjerske kontrole značajno su se razvile. Među najučinkovitije mjere je provedena robusna sustav za odvod dima (FES).
Prije nego što se zadubimo u specifične tehnologije, bitno je razumjeti što čini "otrovni zrak" u industrijskim okruženjima. Teška industrija ispušta fine čestice (PM2,5 i PM10), metalne pare (olovo, krom, mangan), sumporov dioksid, dušikove okside, ugljikov monoksid i policikličke aromatske ugljikovodike. Na primjer, tijekom operacije točenja visoke peći, rastaljeno željezo na visokoj temperaturi oslobađa gusti oblak dima koji sadrži željezni oksid, grafit i druge elemente u tragovima. Bez odgovarajuće lokalne ispušne ventilacije, ti se kontaminanti šire po radionici, talože se na površinama i ulaze u pluća radnika.
Učinci na zdravlje nisu teoretski. Kronična izloženost može uzrokovati groznicu isparenja metala, simptome slične astme, plućnu fibrozu i neurološka oštećenja. Štoviše, regulatorna tijela kao što su OSHA (Occupational Safety and Health Administration) i EPA (Environmental Protection Agency) nameću stroge dopuštene granice izloženosti (PEL). Nepoštivanje pravila dovodi do visokih novčanih kazni, pravne odgovornosti i štete po ugled. Stoga je ulaganje u pouzdanu opremu za hvatanje i obradu te etička obveza i poslovna potreba.
Dobro osmišljen sustav za ekstrakciju dima (FES) radi na jednostavnom, ali učinkovitom principu: hvatanje na izvoru, prenošenje kroz kanale, filtriranje ili tretiranje kontaminanata i ispuštanje čistog zraka. Za razliku od opće ventilacije koja razrjeđuje zagađivače, hvatanje izvora ih uklanja prije nego što uđu u zonu disanja. Glavne komponente uključuju:
Kapule (zatvorene, s baldahinom ili s bočnim propuhom)
Mreža kanala odgovarajućom brzinom transporta
Uređaji za pročišćavanje zraka (filtri, skruberi, elektrostatički filteri)
Ventilator koji pokreće zrak s odgovarajućim statičkim tlakom
Dim ili recirkulacijski izlaz
Među njima, kapuljača je vjerojatno najkritičnija. Ako ipak ne hvata učinkovit dim na mjestu njegovog stvaranja, nizvodna oprema postaje neučinkovita. Ovdje industrijski nape za sakupljanje prašine i specijalizirana rješenja za visoke peći igraju odlučujuću ulogu.

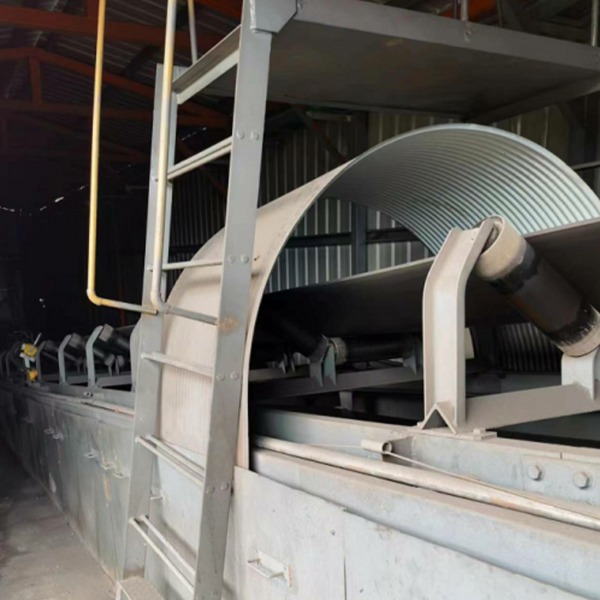

Industrijske nape za skupljanje prašine dizajnirane su za razne primjene: mljevenje, rezanje, zavarivanje, prijenos materijala, miješanje i pakiranje. Njihova geometrija je prilagođena procesu. Na primjer, okrugli poklopac s prirubnicom dobro funkcionira za padajuće tokove materijala, dok poklopac s prorezima pokriva dugačke prijenosne točke transportera. Ključna razmatranja dizajna uključuju brzinu korištenja, kut nape i udaljenost od izvora.
Uobičajena pogreška je korištenje premale nape ili postavljanje predaleko od mjesta stvaranja prašine. Preporučena brzina hvatanja za većinu suhe prašine kreće se od 0,5 do 2,5 m/s na mjestu stvaranja. Industrijske nape za skupljanje prašine također moraju biti otporne na abraziju. Za velika opterećenja prašinom, obložene nape sa zamjenjivim habajućim pločama produžuju vijek trajanja. Dodatno, modularni dizajni omogućuju pristup čišćenju bez rastavljanja cijelog kanala.
| Vrsta potiljka | Tipična primjena | Učinkovitost hvatanja (%) | Učestalost održavanja |
|---|---|---|---|
| Zatvorena napa | Otvor peći, punjenje reaktora | 90–98 (prikaz, stručni). | Nisko (kvartalno) |
| Vanjska nadstrešnica | Stanica za zavarivanje, otvoreni spremnik | 70–85 (prikaz, stručni). | Umjereno (dvomjesečno) |
| Stol za silazni protok | Ručno brušenje, poliranje | 85–95 (prikaz, stručni). | Visoko (mjesečno) |
| Kapuljača s prorezima | Prijenos pokretnom trakom, odlaganje vreće | 75–88 (prikaz, stručni). | Umjereno (dvomjesečno) |
Gornja tablica ilustrira da potpuno zatvorene izvedbe značajno nadmašuju vanjske nape. Ovo je posebno važno za procese visoke temperature i visoke emisije kao što je točenje iz visoke peći.
Jedna od najzahtjevnijih primjena bilo kojeg sustava za kontrolu dima je slavina visoke peći. Tijekom točenja, rastaljeno željezo na temperaturama višim od 1500°C teče iz peći u kanale, oslobađajući ogromne količine dima. Dim sadrži sitne čestice željeznog oksida, neizgoreni ugljik i kondenzirane metalne pare. Tradicionalne nape s bočnim propuhom često su neprikladne jer ne mogu zadržati iznenadne nalete plina ili velike količine dima.
Rješenje leži u specijaliziranoj kapu za hvatanje slavine visoke peći. Tipičan dizajn visokih performansi sastoji se od potpuno zatvorene nape koja se postavlja izravno iznad slavine i klizača. Ova napa uključuje tri ključne značajke:
Unutarnji usisni otvori strateški raspoređenih duž staze putovanja dima. Ovi otvaraju stvaraju negativan tlak unutar nape, povlačeći dim prema dolje i dalje od operatera.
Pomična vrata na vrhu izgrađenog prostora. Ova su vrata neophodna za pristup održavanju. Nakon urezivanja, radnici trebaju pregledati stroj za otvaranje ili glineni pištolj (kojim se brtvi otvor za slavinu). Pomična vrata omogućuju pristup mostnoj dizalici ili ručnu inspekciju bez skidanja cijele nape.
Materijali za toplinsku izolaciju oblaganje unutarnjih površina. Budući da rastaljeno željezo može nepredvidivo prskati, ipak mora biti otporna na izravan kontakt s metalom i troskom >1500°C. Izolacija također smanjuje temperaturu vanjske površine na ispod 60°C, štiteći osoblje u blizini i planirajući toplinsko oštećenje konstrukcijskih nosača.
Kada je pravilno instaliran, ovaj vrh poklopca za hvatanje otvora za slavinu visoke peći prikuplja najmanje 95% dima koji nastaje tijekom tri ključne operacije:
Normalno točenje (željezo teče u vodilice)
Otvaranje slavine (bušenje ili ubrizgavanje kisika)
Blokiranje slavine (injektiranje isplake/gline)
Čak i tijekom velike eksplozije ili naglog oslobađanja tlaka plina, zatvoreni napa djeluje kao privremeni rezervoar. Dim ostaje zarobljen unutar haube umjesto da kulja u radionicu. Ova značajka zadržavanja serije opasne fugitivne emisije koje bi inače kršile standarde kvalitete zraka.
Još jedna prednost je smanjenje toplinskog zračenja u području poda odljevka. Konvencionalne otvorene nape dopuštaju izlazak značajne toplinske zračenja, podižući temperaturu okoline na neugodne i nesigurne razine. Izolirano kućište ne samo da hvata dim, već također blokira toplinsko zračenje, poboljšavajući udobnost radnika i smanjujući incidente toplinskog stresa.
S obzirom na ekstremno okruženje, odabir materijala je najvažniji. Unutarnja ljuska koja dolazi u dodir s dimovima obično se sastoji od nehrđajućeg čelika ili visokotemperaturne legure, dok izolacijski sloj može biti od keramičkih vlakana ili vatrostalnog pokrivača. Krajnja vanjska školjka ostaje dovoljno hladna da je možete nakratko dodirnuti (ako se i dalje preporučuju znakovi za oprez).
Posebnu pažnju zaslužuje mehanizam pokretnih vrata. Mora glatko kliziti ili šarke bez zaglavljivanja zbog toplinskog širenja. Plinske opruge ili protuutezi pomažu rad. Štoviše, vrata uključuju brtvene trake za održavanje učinkovitosti korištenja kada su zatvorena. Pregledi stroja za otvaranje ili pištolja za blato izvode se kroz ova gornja vrata, čime se eliminira potreba za ulaskom u skučeni prostor haube. Ovaj dizajn poštuje i performanse snimanja i praktičnost održavanja.
Napa za hvatanje slavine visoke peći ne radi sama. To je jedna komponenta većeg sustava za ekstrakciju dima (FES). Nizvodno od potiljka, kanali moraju podnositi plinove visoke temperature. Tipičan sljedeći uključuje:
Hvatač iskri ili komora za taloženje – uklanja velike, užarene čestice radi zaštite filtara.
Odjeljak za gašenje (opcionalno) – hladi plinove od 200–300°C do <120°C za tkaninske filtere.
Primarni sakupljač prašine – ciklon ili multiciklon za grube čestice.
Završni filter – uložak ili spremnik s PTFE membranom za fine čestice.
Inducirani ventilator – dimenzioniran za statički gubitak tlaka kroz napuh, kanale i filtre.
Budući da dim iz visoke peći sadrži ljepljive, submikronske čestice, čišćenje pulsnim mlazom često se koristi u jedinici filtera. Upravljačka logika sustava može se povezati s rasporedom točenja: kada se bušilica za slavinu aktivira, ventilator se pojačava kako bi održao potrebnu brzinu zahvata.
Dok su čestice najvidljiviji zagađivač, mnogi industrijski procesi oslobađaju plinovite kontaminante kao što su sumporni dioksid (SO₂), klorovodik (HCl), amonijak (NH3) i hlapljivi organski spojevi (VOC). Njihovo uklanjanje zahtijeva tehnologiju obrade otpadnih plinova koje nadilaze jednostavnu filtraciju.
Obrada otpadnog plina obično se odnosi na skup kemijskih ili bioloških procesa koji neutraliziraju ili pretvaraju plinovite zagađivače u benigne tvari. Uobičajene metode uključuju:
Mokro ribanje – Struja plina prolazi kroz tekućinu (vodu ili alkalnu/kiselu otopinu). Na primjer, čistač s punim slojem s kaustičkom otopinom apsorbira SO₂ i HCl.
Adsorpcija – Posteljice od aktivnog ugljena ili zeolita hvataju VOC i žive pare. Potrošeni medij se može regenerirati ili zbrinuti.
Toplinska ili katalitička oksidacija – Za zapaljive tvari, visoke temperature (700–1000°C) razgrađuju VOC na CO₂ i vodu. Katalitičke verzije rade na nižim temperaturama.
Selektivna katalitička redukcija (SCR) – Uklanja dušikov oksid (NOx) reakcijom s amonijakom preko katalizatora.
U integriranim sustavima, obrada otpadnih plinova često slijedi kontrolu čestice. Razlog je jednostavan: čestice bi začepile slojeve adsorbera ili zaprljale površine katalizatora. Dakle, dobro uređeni sustav prvo koristi sustav za ekstrakciju dima (FES) visokoučinkovitim industrijskim napama za skupljanje prašine, a zatim propušta očišćenu, ili plinovitu struju u skruber ili adsorber.
Različite industrije zahtijevaju različite konfiguracije obrade otpadnog plina. Za čeličanu s visokom peći, glavni plinoviti zagađivači su ugljični monoksid (obično spaljen) i male količine SO₂. Međutim, ako postrojenje također radi s linijama za sinteriranje ili peletiranje, dioksini i furani mogu biti prisutni, što zahtijeva ubrizgavanje aktivnog ugljena. Kemijska postrojenja koja proizvode monomere proizvode HOS-ove koji zahtijevaju regenerativne toplinske oksidante (RTO).
Jedna uobičajena pogreška je projektiranje obrade otpadnog plina bez razumijevanja varijabilnosti protoka i koncentracije. Kompetentno rješenje uključuje međuspremnike ili premošne vode za poremećene uvjete. Dodatno, kontinuirani sustavi za praćenje emisija (CEMS) daju podatke u stvarnom vremenu za prilagodbu brzine dodavanja reagensa (npr. kaša od vapna za čišćenje kiselim plinom).
Visokoučinkovita kapa za kapaljku visoke peći smanjuje ukupni volumen plina koji zahtijeva tretman jer skup razrjeđivanja okolnog zraka. Manje količine plina znače manje promjere kanala, manju snagu ventilatora i kompaktniju opremu za obradu otpadnih plinova. Nasuprot tome, poklopac koji curi ili je loše postavljen uvlači velike količine "lažnog zraka" - čistog zraka koji zaobilazi izvor - nepotrebno napuhujući veličinu sustava.
Stoga, kada inženjeri određuju sustav za odvod dima (FES), moraju početi s napom. Zatvorena, izolirana konstrukcija s pokretnim vratima, kao što je gore opisano, zlatni je standard za visoke peći. Za druge procese vrijedi slična načela: zatvorite izvor što je više moguće, koristite toplinsku izolaciju gdje je potrebno i osigurajte pristupna vrata za održavanje.
Jedan ponavljajući kvar u kontroli industrijskih dimova je zanemarivanje pristupa održavanju. Mnogi sustavi rade dobro prvih šest mjeseci, a zatim se učinak pogoršava jer se nape začepe, kanali se izliječe ili se filteri zaslijepe. Pomična vrata nape za hvatanje slavine visoke peći Primjer su dobrog dizajna: operateri mogu pregledati strojeve slavine bez zaustavljanja sustava za ekstrakciju dima (FES) ili rastavljanja nape. Slično tome, industrijske nape za skupljanje prašine trebaju imati pristupne ploče na šarkama ili stezaljke za brzo otpuštanje.
Redovite aktivnosti održavanja uključuju:
Uklanjanje nakupljene prašine iz unutrašnjosti nape (upotrebom vakuuma ili komprimiranog zraka).
Provjera izolacije na pukotine ili pucanje.
Provjera cjelovitosti usisnog priključka – otvori ne smiju biti blokirani troskom ili stvrdnutim željezom.
Ispitivanje brtvih vrata na propuštanje zraka.
Plan preventivnog održavanja, u kombinaciji s obukom osoblja za održavanje, osigurava da sustav za ekstrakciju dima (FES) godinama održava projektiranu učinkovitost hvatanja.
Sljedeća tablica uspoređuje različita rješenja ekstrakcije na temelju ozbiljnosti primjene, učinkovitosti i relativnog troška. Imajte na umu da su ovo opći trendovi; stvarna izvedba ovisi o ispravnom inženjeringu.
| Vrsta rješenja | Najbolje za | Učinkovitost snimanja | Relativna cijena (instalirano) | Složenost održavanja |
|---|---|---|---|---|
| Poklopac slavine visoke peći (zatvoren, izoliran) | Visoka temperatura, jako isparavanje, isprekidano lupanje | 95–98% | visoko | Umjereno |
| Opća industrijska napa za sakupljanje prašine (priložena) | Transportne trake, drobilice, miješalice | 90–95% | srednje | Niška |
| Vanjska nadstrešnica kapuljača | Zavarivanje, lemljenje, laboratorij | 70–85 (prikaz, stručni). % | Niška | Vrlo nisko |
| Obrada otpadnog plina (mokri pročistač) | Kiseli plinovi, topljivi VOC | 85–99% (specifično za plin) | srednje–Visoko | visoko (rukovanje tekućinama) |
| Obrada otpadnog plina (adsorber ugljika) | Niška-concentration VOCs, odors | 80–95% | srednje | srednje (zamjena ugljika) |
Za primjenu u visokim pećima, kombinacija visokoučinkovitih nape za hvatanje otvora za slavinu visoke peći s vrećastim spremnikom (za čestice) i eventualno pročišćivačem (ako je SO₂ reguliran) daje najbolje rezultate.
Za objekt koji razmatra nadogradnju ili novu instalaciju, preporučuju se sljedeći koraci:
Karakterizirajte emisije – Identificirajte svaki izvor, izmjerite volumen dima, temperaturu, veličinu čestice i sastav plina.
Postavite učinkovitost hvatanja cilja – Na temelju regulatornih ograničenja i internih zdravstvenih ciljeva.
Odaberite vrstu napa – Za izvore visoke temperature kao što su slavine, odaberite zatvoreni, izolirani dizajn s pomičnim vratima. Za druge procese, industrijske nape za sakupljanje prašine koje odgovaraju zadatku.
Dizajn sustava kanala i ventilatora – Osigurajte brzinu transporta složenog taloženja (obično 15–20 m/s za jaku prašinu).
Odaberite kontrolu čestica – Baghouse ili sakupljač patrona.
Dodajte tretman otpadnog plina ako je potrebno – Za plinovite zagađivače.
Instalirajte nadzor i kontrole – Padovi tlaka, status ventilatora i emisija očitanja.
Obučite operatere vlakova i osoblje za održavanje – Naglasite važnost držanja zatvorenih pokretnih vrata osim tijekom održavanja.
Mit: "Zatvorena napa će se pregrijati i otkazati."
činjenica: Uz odgovarajuću izolaciju i unutarnji protok zraka (usisavanje), opet ostaje unutar ograničenja materijala. Zrak koji se kreće odnosi toplinu zračenja.
Mit: "Obrada otpadnog plina je preskupa za mala postrojenja."
činjenica: Postoje skalabilna rješenja, uključujući modularne pročistače i regenerativne adsorbere. Trošak nepridržavanja (globus, tužbe, zdravstvene tvrdnje) često premašuje ulaganje u liječenje.
Mit: "Sve su industrijske nape za skupljanje prašine iste."
činjenica: Geometrija poklopca, položaj i brzina zraka određuju učinkovitost. Napa od 5.000 dolara može nadmašiti onu od 50.000 dolara ako je ispravno projektiran.
Otrovni zrak u industrijskim uvjetima nije neizbježan trošak proizvodnje. To je problem s provjerenim inženjerskim rješenjima. Dobro osmišljen sustav za ekstrakciju dima (FES) koji uključuje industrijski napuh za skupljanje prašine za opće procese i specijalizirani napuh za hvatanje otvora visoke peći za primjenu na visokim temperaturama može ukloniti više od 95% štetnih emisija. U kombinaciji s odgovarajućom obradom otpadnog plina, čak se i plinoviti zagađivači neutraliziraju prije ispuštanja.
Specifičan dizajn poklopca za hvatanje otvora visoke peći – potpuno zatvoren, s unutarnjim usisnim otvorima, pomičnim gornjim vratima za održavanje i toplinskom izolacijom koja izdržava prskanje rastaljenog željeza – pokazuje kako promišljeni inženjering rješava i performanse hvatanja i operativnu praktičnost. Takva napa osigurava da se čak i tijekom ispuhivanja dim privremeno skladišti unutar kućišta bez kontaminacije okoline radionice.
Menadžeri koji daju prednost kvaliteti zraka ne samo da štite svoju radnu snagu, već i poboljšavaju produktivnost, smanjuju zastoje i osiguravaju usklađenost s propisima. Tehnologije su zrele, ekonomija je povoljna, a moralni argumenti nepobitni. Vrijeme je da kažete zbog toksičnog zraka, jednom po jednom aspiratoru.
1. Koja je glavna razlika između sustava za odvod dima (FES) i opće ventilacije?
Sustav za ekstrakciju dima (FES) hvata onečišćenja na njihovom izvoru prije nego što se rasprši, dok opća ventilacija razrjeđuje onečišćeni zrak svježim zrakom u cijelom prostoru. Hvatanje izvora daleko je učinkovitije i zahtijeva manju potrošnju energije.
2. Kako kapa za hvatanje slavine visoke peći podnosi ekstremnu vrućinu i prskanje rastaljenog željeza?
Napa je obložena materijalima za toplinsku izolaciju kao što su keramička vlakna ili vatrostalne deke. Ovi materijali podnose izravan kontakt s rastaljenim željezom (>1500°C) i eroziju troske, dok temperaturu vanjske površine održavaju sigurnom za osoblje.
3. Mogu li se industrijski nape za sakupljanje prašine naknadno ugraditi u postojeće procese?
da Većina napa dizajnirana je s modularnim spojevima. Međutim, potrebna je odgovarajuća inženjerska procjena kako bi se osiguralo da brzina korištenja i veličina kanala odgovaraju novim specifikacijama nape. Namjenska oprema često poboljšava performanse postojećeg sustava.
4. Kada je potrebna obrada otpadnih plinova uz filtraciju čestica?
Ako emisije sadrže opasne plinove poput sumpornog dioksida, klorovodika, amonijaka ili hlapljivih organskih spojeva, sami filtri čestica ne mogu ih ukloniti. Obrada otpadnog plina (pročišćivači, adsorberi, oksidansi) mora se dodati nizvodno.
5. Kakvo održavanje zahtijevaju pomična vrata na poklopcu slavine visoke peći?
Redovita provjera brtvih vrata, šarki i protutežnih mehanizama. Također provjerite ima li nakupina troske oko okvira vrata. Vrata se trebaju slobodno otvarati i zatvarati. Svako oštećenje izolacije u blizini otvora vrata mora se odmah popraviti kako bi se održala učinkovitost hvatanja.
