Maksimiziranje učinkovitosti u sustavima elektrostatičkih filtera
Od Administratora
Razumijevanje elektrostatičkih filtera u modernoj industriji
Industrijski objekti diljem svijeta suočavaju se s stalnim izazovom upravljanja česticama u zraku. Učinkovitost sustava za sakupljanje prašine izravno utječe na operativne troškove, usklađenost s okolišem i zdravlje radne snage. An ESP elektrofilter predstavlja jednu od najučinkovitijih dostupnih tehnologija za hvatanje finih čestica iz ispušnih tokova prije nego što uđu u atmosferu.
Za razliku od tradicionalnih metoda mehaničke filtracije, elektrostatički sustavi rade na potpuno drugačijem principu. Oni koriste električna polja za naelektrisanje čestica i njihovo privlačenje na ploče za sakupljanje, nudeći vrhunsku izvedbu za ultrafine čestice prašine koje drugi sustavi teško uhvate. Ova se tehnologija značajno razvila tijekom proteklih desetljeća, postajući sve važnija za objekte koji obrađuju materijale u rasponu od cementne prašine do metalnih para.

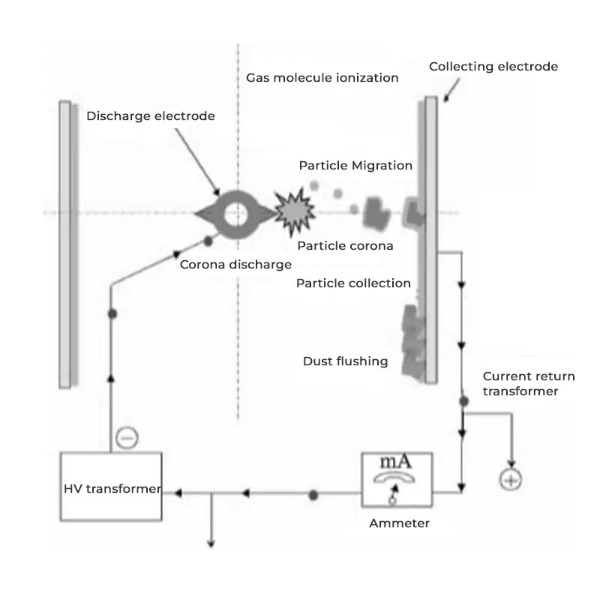

Temeljna načela rada elektrostatičkog sakupljanja prašine
An elektrostatički filter funkcionira kroz sustavni proces koji odvaja prašinu od strujanja plina uz izvanrednu učinkovitost. Razumijevanje ovih načela pomaže upraviteljima objekata da razumiju zašto ova tehnologija dosljedno nadmašuje alternativne pristupe sakupljanju prašine.
Proces ionizacije
Sustav se pokreće kada kontaminirani plin uđe u taložnu komoru. Primarna elektroda, koja se održava na visokom naponu (obično između 40 000 do 100 000 volti), stvara koronsko pražnjenje. Ovo električno polje ionizira molekule plina, generirajući slobodne elektrone koji se vežu za lebdeće čestice prašine. Nabijene čestice tada migriraju prema površinama skupljanja zbog gradijenta električnog polja.
Migracija i sakupljanje čestica
Jednom nabijene čestice se kreću prema suprotno nabijenim sabirnim elektrodama—obično velikim pločama ili cijevima. Ova se migracija događa neovisno o brzini plina, što predstavlja temeljnu prednost u odnosu na sustave mehaničke filtracije. Čestice se nastavljaju kretati prema površinama za prikupljanje čak i ako se struja plina ubrza, osiguravajući dosljedno hvatanje bez obzira na varijacije brzine protoka.
Mehanizmi za uklanjanje čestica
Sakupljene čestice nakupljaju se na površinama elektroda sve dok sloj ne postane predebeo da bi se održala električna učinkovitost. U ovoj točki mehaničko lupanje—kontrolirana vibracija elektroda—odbacuje kolač od prašine, dopuštajući česticama da padnu u spremnike za odlaganje. Suvremeni sustavi koriste višestruke strategije repanja kako bi optimizirali prikupljanje i sprječavanje ponovnog uvlačenja.
Vrste i konfiguracije industrijskih elektrofiltera
Suhi elektrostatički taložnici
Suhi sustavi predstavljaju najčešću konfiguraciju za industrijske primjene. Rade bez dodatne vlage i odgovaraju objektima za rukovanje suhim česticama kao što je prašina od operacija mljevenja, proizvodnje cementa ili rukovanja materijalom. Ovi sustavi troše minimalno vode i ne stvaraju probleme s odlaganjem mulja, što ih čini ekonomski privlačnima za mnoge industrijske operacije.
Mokri elektrostatički taložnici
Mokre konfiguracije uvode raspršivač tekućine u zonu skupljanja, što ima više funkcija. Tekućina ispire prikupljene čestice s elektroda, sprječava ponovno uvlačenje čestica i hladi struju plina. Mokri sustavi ističu se u primjenama koje uključuju ljepljive čestice, korozivne materijale ili situacije u kojima oprema koja slijedi ne može tolerirati prijenos čestica.
Varijacije industrijskog ESP sustava
An industrijski ESP sustav mogu se konfigurirati kao pločasti ili cijevni dizajni. Sustavi tipa ploča imaju paralelne ploče za prikupljanje i nude kompaktne otiske uz visoku učinkovitost sakupljanja. Cijevne konfiguracije pružaju veću površinu unutar identičnih podnih prostora i podnose veće količine plina, iako predstavljaju složenije zahtjeve za održavanjem.
Ključni čimbenici koji određuju učinkovitost elektrostatskog filtera
Razmatranja otpornosti čestica
Električni otpor čestica bitno utječe na učinkovitost prikupljanja. Čestice niskog otpora (ispod 10^8 ohm-cm) gube svoj naboj prebrzo, smanjujući učinkovitost skupljanja. Čestice visokog otpora (iznad 10^11 ohm-cm) zadržavaju prekomjerni naboj, uzrokujući ponovno uvlačenje sa skupnih površina. Optimalni raspon obično pada između 10^8 i 10^11 ohm-cm, gdje nabijanje i zadržavanje čestica postižu maksimalnu učinkovitost. Operateri postrojenja moraju razumjeti svoj specifični sastav čestica kako bi točno predvidjeli performanse sustava.
Karakteristike protoka plina
Brzina plina kroz zonu skupljanja izravno utječe na vrijeme zadržavanja čestica. Česticama je potrebno dovoljno vremena da migriraju do sabirnih površina prije nego što izađu iz sustava. Uobičajene brzine kretanja kreću se od 3 do 5 metara u sekundi za konvencionalne sustave, iako neki napredni dizajni rade pri većim brzinama bez žrtvovanja učinkovitosti prikupljanja. Uniformnost distribucije protoka kroz cijelo područje sakupljanja postaje kritična—mrtve zone ili turbulentna područja dopuštaju česticama da zaobiđu površine skupljača.
Konfiguracija i razmak elektroda
Udaljenost između elektroda za pražnjenje i elektroda za sakupljanje utječe na jakost električnog polja i brzinu migracije čestica. Manji razmak stvara jača polja, ali povećava rizik od električnog kvara. Optimalni razmak uravnotežuje snagu polja s radnom stabilnošću, obično u rasponu od 100 do 300 milimetara, ovisno o specifičnoj primjeni i filozofiji dizajna. Poravnavanje i održavanje elektroda izravno utječu na dosljednost performansi.
Uvjeti okoline
Temperatura, vlaga i sastav plina bitno utječu na rad elektrofiltera. Rastuće temperature smanjuju gustoću plina i povećavaju električnu vodljivost, potencijalno uzrokujući iskre. Razine vlažnosti iznad 15 posto mogu precipitirati korozivne spojeve na površinama elektroda, smanjujući učinkovitost. Kisele ili alkalne plinske komponente zahtijevaju specijalizirane materijale elektroda za sprječavanje korozije.
| Parametar | Optimalni raspon | Utjecaj na izvedbu |
|---|---|---|
| Brzina plina | 3-5 m/s | Određuje vrijeme boravka i učinkovitost |
| Radna temperatura | Ispod 160 Celzijevih stupnjeva | Održava električnu stabilnost i naboj čestica |
| Napon elektrode | 40 000-100 000 volti | Kontrolira ionizaciju i naboj čestica |
| Relativna vlažnost | Ispod 15 posto | Sprječava prljanje elektroda i koroziju |
Maksimiziranje učinka industrijskih sustava za uklanjanje prašine
Upravljanje spremnikom i uklanjanje pepela
Spremnik za sakupljanje predstavlja kritičnu komponentu koja se često zanemaruje u optimizaciji sustava. Nakupljanje prašine u spremnicima može na kraju premostiti—stvarajući praznine koje sprječavaju protok čestica i izazivaju pretjerano lupanje elektroda. Moderni objekti koriste senzore razine, vibratore i automatizirane sustave pražnjenja za održavanje optimalnih uvjeta u lijevku. Redoviti pregledi osiguravaju da uskladištena prašina ne podliježe kemijskim promjenama ili stvaranju kolača koji bi spriječili uklanjanje.
Optimizacija strategije repanja
Intenzitet i učestalost lupanja elektrode dramatično utječu i na učinkovitost prikupljanja i na dugovječnost sustava. Nedovoljno lupanje ostavlja slojeve čestica koje blokiraju zone naboja i smanjuju učinkovitost. Pretjerano lupanje uzrokuje prerano oštećenje elektrode i povećava ponovno uvlačenje prikupljenih čestica. Napredni sustavi koriste inteligentne kontrole za lupanje koje prilagođavaju intenzitet na temelju obrazaca napona elektrode u stvarnom vremenu, automatski se prilagođavajući promjenjivim ulaznim uvjetima.
Integracija kontrole emisije
Elektrostatički sakupljač prašine neprimjetno se integrira s nizvodnom opremom za kontrolu emisije. Sekundarni sustavi koji hvataju sve čestice koje pobjegnu iz primarnog kolektora uključuju dodatne stupnjeve filtriranja, vrećaste sustave ili dodatne elektrostatske stupnjeve. Ovaj višefazni pristup osigurava da konačne emisije budu u skladu sa sve strožim ekološkim propisima, a istovremeno održava ekonomsku učinkovitost.
Protokoli redovnog održavanja
Preventivno održavanje produljuje životni vijek elektrostatskog filtera i održava vrhunsku učinkovitost tijekom životnog ciklusa opreme. Kritične aktivnosti održavanja uključuju:
Tromjesečna provjera poravnanja i stanja elektroda
Polugodišnje mjerenje uzoraka struje i napona pražnjenja
Godišnje termalno snimanje za otkrivanje vrućih točaka ili električnih anomalija
Dvogodišnja zamjena istrošenih komponenti za rezanje
Kontinuirano praćenje sustava pražnjenja lijevka
Redovita provjera sustava električne izolacije
Komparativne prednosti elektrostatičke tehnologije
Vrhunsko hvatanje finih čestica
Elektrostatički sustavi postižu učinkovitost sakupljanja veću od 99 posto za čestice u rasponu od 1 do 10 mikrometara—točno raspon veličine s kojim se mehanička filtracija najviše bori. Ova sposobnost eliminira tisuće tona finih čestica koje bi inače pobjegle u atmosferu. Učinkovitost tehnologije raste kako se smanjuje veličina čestica, za razliku od mehaničkih sustava gdje učinkovitost naglo pada za ultrafine čestice.
Prednosti operativnih troškova
Jednom instalirani, elektrostatički sustavi rade uz izuzetno nisku cijenu u usporedbi s alternativama. Potrošnja energije prvenstveno ovisi o stvaranju električnog polja, a ne o prevladavanju otpora filtera kao što zahtijevaju mehanički sustavi. Pad tlaka ostaje u biti konstantan tijekom životnog ciklusa sustava, sprječavajući rastuće troškove energije koji muče sustave s vrećastim prostorima kako se razvijaju filtarski kolači. Operativni troškovi obično su u prosjeku 30 do 50 posto niži od ekvivalentnih mehaničkih sustava filtracije tijekom desetogodišnjeg razdoblja.
Minimalni zahtjevi za odlaganje i rukovanje
Sakupljena prašina izlazi iz sustava suha i ostaje uglavnom nezagađena vlaknima filterskog medija ili muljem. Ova karakteristika pojednostavljuje logistiku zbrinjavanja i može omogućiti oporabu materijala u određenim primjenama. U usporedbi s mokrim sustavima koji stvaraju mulj koji zahtijeva obradu vode prije odlaganja, suha elektrostatska rješenja značajno smanjuju troškove sanacije okoliša.
Produženi životni vijek opreme
Nedostatak mehaničkih filterskih elemenata eliminira cikluse zamjene koji definiraju ekonomičnost vrećastog i uložnog filtera. Elektrode, iako su potrošni materijal, obično rade 8 do 15 godina prije nego što postane potrebna zamjena. Ovaj produljeni radni vijek između velikih događaja održavanja smanjuje zastoje i administrativne troškove povezane sa servisiranjem opreme.
Uspjeh industrijske primjene i obrade materijala
Proizvodnja cementa
Postrojenja za proizvodnju cementa stvaraju ogromne količine finih čestica tijekom cijele proizvodnje. Ispušni plinovi peći, mlinovi za mljevenje i radnje rukovanja materijalom zahtijevaju agresivnu kontrolu prašine. Industrijski sustav za uklanjanje prašine koji koristi elektrostatičku tehnologiju hvata 99,9 posto emisija, dopuštajući postrojenjima da premaše standarde zaštite okoliša dok vraćaju vrijednu cementnu prašinu za ponovnu upotrebu u proizvodnim procesima.
Metalurške operacije
Taljenje metala, rafiniranje i proizvodnja legura oslobađaju različite tokove čestica koje sadrže vrijedne metalne spojeve. Elektrostatički sustavi učinkovito hvataju te materijale, omogućujući oporabu za recikliranje. Tehnologija se nosi s visokotemperaturnim primjenama koje bi brzo začepile mehaničke filtre, održavajući dosljednu izvedbu čak i kad ulazne temperature fluktuiraju.
Kemijska proizvodnja
Farmaceutske i specijalne kemijske tvornice zahtijevaju iznimne standarde čistoće. Elektrostatička tehnologija uklanja prašinu proizvoda i procesne nusproizvode uz minimalnu kontaminaciju, ispunjavajući zahtjeve kvalitete za materijale koji će se dalje prerađivati. Metoda suhog prikupljanja pokazala se posebno vrijednom tamo gdje čistoća proizvoda izravno utječe na proizvodne prinose.
Objekti za proizvodnju električne energije
Elektrane na ugljen i biomasu desetljećima su se oslanjale na elektrostatičku tehnologiju za kontrolu emisija letećeg pepela. Moderne instalacije obrađuju goleme količine plina, a istovremeno održavaju učinkovitost prikupljanja iznad 99 posto. Oporaba pepela omogućuje korištenje materijala u proizvodnji betona i drugim primjenama, stvarajući izvore prihoda od nusproizvoda.
Prehrambena i poljoprivredna prerada
Mlinovi za žitarice, pogoni za preradu hrane i rukovanje poljoprivrednim proizvodima stvaraju finu prašinu koja predstavlja problem za okoliš i zdravlje na radu. Elektrostatički sustavi učinkovito hvataju te materijale, štiteći zdravlje radnika i istovremeno zadovoljavajući standarde emisije. Sposobnost tehnologije da se nosi s temperaturnim varijacijama karakterističnim za poljoprivredne operacije čini je posebno prikladnom za ovaj sektor.
Dijagnosticiranje i rješavanje uobičajenih operativnih izazova
Smanjena učinkovitost prikupljanja
Kada učinkovitost prikupljanja padne ispod ciljanih razina, potrebno je istražiti više potencijalnih uzroka. Neusklađenost elektroda uzrokovana mehaničkim vibracijama ili potresom može poremetiti uzorke električnog polja. Nakupljanje sloja prašine unatoč normalnom lupanju ukazuje na premošćivanje lijevka ili neadekvatno pražnjenje. Pomak električnog parametra—označen smanjenjem struje pražnjenja—ukazuje na onečišćenje površine elektrode ili čestice visokog otpora koje zahtijevaju prilagođene električne postavke.
Pretjerani događaji iskre
Nekontrolirani električni luk između elektroda smanjuje učinkovitost i može trajno oštetiti električne komponente. Uobičajeni uzroci uključuju skokove koncentracije prašine na ulazu koji premašuju projektne parametre, kondenzaciju vlage na površinama elektroda ili onečišćenje elektroda uslijed korozije uzvodno. Implementacija nadzora ulazne koncentracije, grijanje elektroda za sprječavanje kondenzacije i poboljšana kontrola korozije uzvodno obično rješava kronične probleme iskrenja.
Ponovno uvlačenje čestica
Sakupljena prašina koja izlazi s površina elektroda prije nego što stigne do spremnika ukazuje na probleme s parametrima udaranja ili slabljenje električnog polja. Čestice visokog otpora mogu zadržati prekomjerni naboj, plutajući dalje od površina skupljanja unatoč silama gravitacije prema dolje. Podešavanje električnih parametara ili modificiranje svojstava čestica uzvodnim kemijskim tretmanom rješava ovaj izazov. U ekstremnim slučajevima, dodatni stupnjevi prikupljanja osiguravaju protiv kršenja emisija.
Brza erozija elektrode
Ubrzani gubitak materijala elektrode ukazuje na korozivne komponente plina, pretjerano visok električni stres ili probleme s udarom čestica. Materijali za oblaganje elektroda mogu biti otporni na kemijsku koroziju, iako mogu biti potrebni posebni sastavi elektroda za teške uvjete rada. Optimiziranje distribucije električnog polja kroz doradu geometrije elektroda ili podešavanje razmaka smanjuje mehaničko trošenje od bombardiranja česticama.
Odabir i dimenzioniranje sustava za specifične industrijske primjene
Osnove proračuna opterećenja
Ispravno dimenzioniranje sustava počinje točnim mjerenjem ili procjenom ulaznog opterećenja prašinom—mase čestica koje ulaze po jedinici vremena. Ova brojka pokreće svaku sljedeću dizajnersku odluku, od površine sabirne elektrode do kapaciteta spremnika. Premali sustavi rade uz smanjenu učinkovitost i prekomjerno trošenje. Predimenzionirane instalacije gube kapitalna ulaganja i povećavaju operativne troškove nepotrebnom potrošnjom energije.
Zahtjevi za područje prikupljanja
Sabirna površina po jedinici protoka plina—izražena kao sabirna površina po tisuću kubičnih metara plina po satu—izravno određuje učinkovitost zahvata. Tipični dizajn kreće se od 5 do 15 četvornih metara po tisuću kubnih metara po satu, ovisno o karakteristikama čestica i ciljanim razinama učinkovitosti. Veća područja prikupljanja daju veću učinkovitost, ali povećavaju veličinu opreme, težinu i kapitalne troškove. Optimalan odabir uravnotežuje zahtjeve performansi s ekonomskim ograničenjima specifičnim za svaku primjenu.
Razmatranja napona i struje
Parametri električnog dizajna moraju se prilagoditi specifičnom sastavu čestica i svojstvima plina za svaku primjenu. Čestice visokog otpora mogu zahtijevati povišene napone kako bi postigle odgovarajući naboj, iako pretjerani napon predstavlja opasnost od električnog luka. Nasuprot tome, čestice niskog otpora mogu učinkovito raditi na nižim naponima, smanjujući stres električne komponente. Pilot testiranje ili računalno modeliranje pomaže optimizirati električne parametre prije konačne nabave sustava.
Odabir materijala za korozivna okruženja
Primjene koje uključuju kisele ili alkalne komponente plina zahtijevaju posebne materijale za sprječavanje korozije. Standardne elektrode od mekog čelika mogu preživjeti samo nekoliko mjeseci u korozivnoj uporabi, dok specijalizirane elektrode od nehrđajućeg čelika ili elektrode obložene keramikom izdrže godinama. Odabir materijala značajno utječe na operativne troškove tijekom životnog vijeka sustava, što opravdava pažljivu procjenu tijekom faze projektiranja.
Unapređenje tehnologije elektrostatičkih filtera i budući razvoj
Sustavi s impulsnom energijom
Nedavne inovacije koriste visokonaponsku pulsnu tehnologiju umjesto kontinuirane istosmjerne pobude. Pulsna energizacija smanjuje prosječnu potrošnju energije uz održavanje vrhunskih karakteristika punjenja. Neki dizajni postižu učinkovitost prikupljanja usporedivu s kontinuiranim sustavima pri 40 do 60 posto nižem unosu električne energije, stvarajući atraktivnu ekonomiju za energetski osviještene objekte.
Integrirani digitalni nadzor
Moderni sustavi uključuju sveobuhvatne senzorske mreže koje omogućuju praćenje performansi u stvarnom vremenu. Kontinuirano mjerenje napona elektroda, struje pražnjenja, izlaznih emisija i razine lijevka omogućuje prediktivno održavanje—servis koji se obavlja prije nego što se problemi pojave, a ne nakon što se pojave. Algoritmi umjetne inteligencije analiziraju te tokove podataka kako bi optimizirali rasporede rada, električne parametre i vrijeme održavanja, dodatno smanjujući operativne troškove.
Hibridni elektrostatsko-mehanički sustavi
Kombinacija elektrostatskog taloženja s mehaničkom filtracijom stvara hibridne sustave koji obuhvaćaju prednosti obje tehnologije. Elektrostatički stupanj uklanja ultrafine čestice dok mehanički stupanj hvata veće čestice i pruža pomoćnu zaštitu. Ovi sustavi postižu izlazne emisije koje se približavaju jednoznamenkastim miligramima po normalnom kubičnom metru—razinama koje su prije bile nedostižne s konvencionalnom jednostupanjskom tehnologijom.
Razmatranja integracije okoliša
Budući sustavi sve više naglašavaju ekološku održivost izvan jednostavne kontrole emisija. Dizajnerske inovacije smanjuju potrošnju vode u mokrim elektrostatičkim sustavima, koriste reciklirane materijale u izgradnji i uključuju sustave za obnovu energije koji hvataju električnu energiju iz visokoučinkovitih procesa prikupljanja. Ovi razvoji usklađuju elektrostatičku tehnologiju sa širim ciljevima industrijske održivosti.
Najbolje prakse za instalaciju, pokretanje i puštanje u rad
Priprema gradilišta i radovi na temeljima
Uspješan rad sustava počinje pravilnim temeljima instalacije. Elektrostatički sustavi moraju raditi ravno - odstupanja veća od 5 milimetara po metru mogu poremetiti uzorke električnog polja i sakupljanje čestica. Sustavi za izolaciju od vibracija štite osjetljive električne komponente od okolnih vibracija objekta. Priključci cijevi zahtijevaju precizno poravnanje kako bi se spriječio premosnica plina i osigurala jednolika raspodjela protoka kroz zone sakupljanja.
Integracija električnog sustava
Visokonaponski električni sustavi zahtijevaju iznimna sigurnosna razmatranja tijekom instalacije. Izolacijske sklopke, sustavi uzemljenja i mehanizmi za hitno isključivanje moraju funkcionirati pouzdano u svim radnim uvjetima. Testiranjem prije aktivacije sustava potvrđuje se da sve električne komponente rade unutar specifikacija dizajna i da ispravno reagiraju na upravljačke signale.
Početno testiranje performansi
Postupci puštanja u rad uspostavljaju osnovne metrike učinka s kojima se uspoređuju buduće operacije. Mjerenje emisija na izlazu tijekom uvjeta čistog ulaza daje osnovnu vrijednost učinkovitosti. Progresivno povećanje koncentracije prašine na ulazu potvrđuje da sustav održava projektnu učinkovitost u cijelom radnom rasponu. Ispitivanje temperature i pada tlaka potvrđuje da se mehaničke i toplinske konstrukcijske pretpostavke pokazuju valjanima tijekom stvarnog rada.
Obuka osoblja i dokumentacija
Operateri sustava zahtijevaju sveobuhvatnu obuku koja pokriva normalan rad, praćenje parametara, osnovno rješavanje problema i postupke u hitnim slučajevima. Detaljni priručnici za rad i dokumentacija o održavanju specifična za svaku instalaciju omogućuju učinkovito dugoročno upravljanje. Redovita obuka za osvježenje održava operativnu osposobljenost kad dođe do promjena osoblja.
Prednosti utjecaja na okoliš i usklađenosti s propisima
Postizanje standarda emisije
Propisi o zaštiti okoliša diljem svijeta postavljaju sve stroža ograničenja za emisije industrijskih čestica. Elektrostatička tehnologija dosljedno omogućuje usklađenost s trenutnim standardima, dok istovremeno pruža sigurnosne rezerve za buduća pooštravanja propisa. Suvremeni elektrostatički sakupljač prašine rutinski postiže izlazne emisije ispod 50 miligrama po normalnom kubnom metru, razine znatno ispod većine međunarodnih ekoloških standarda.
Doprinosi kvaliteti zraka
Industrijske emisije prašine značajno pridonose onečišćenju zraka i povezanim učincima na zdravlje dišnog sustava. Elektrostatički sustavi sprječavaju tisuće tona čestica da godišnje uđu u atmosferu u velikim industrijskim regijama. Ovaj zajednički utjecaj pretvara se u mjerljiva poboljšanja kvalitete zraka u zajednici i smanjenog opterećenja zdravstvene skrbi od bolesti povezanih s onečišćenjem.
Poboljšanja sigurnosti radnika
Hvatanje ispušnih plinova prije ispuštanja u atmosferu čuva radnike od izlaganja oblacima prašine karakterističnim za nekontrolirano ispuštanje. Poboljšana kvaliteta zraka u objektu smanjuje profesionalne respiratorne bolesti, smanjuje izostanak s posla i povećava ukupnu produktivnost radnika. Ova poboljšanja sigurnosti daju povrat koji daleko nadilazi jednostavnu usklađenost sa propisima.
Mogućnosti oporavka resursa
Mnogi industrijski procesi oslobađaju vrijedne materijale u ispušnoj prašini. Elektrostatsko prikupljanje čuva te materijale u suhom, relativno čistom obliku podložnom recikliranju. Oporabljena aluminijska prašina, spojevi koji sadrže metal i drugi nusproizvodi generiraju izvore prihoda dok istovremeno smanjuju zahtjeve rudarenja i primarne proizvodnje. Ova učinkovitost resursa usklađena je s načelima kružnog gospodarstva koje sve više cijene ekološki svjesni proizvođači.
Financijska analiza i procjena troškova i koristi
Zahtjevi kapitalnih ulaganja
Početna oprema i troškovi instalacije za elektrostatičke sustave značajno variraju ovisno o zahtjevima područja prikupljanja i složenosti primjene. Manji sustavi koji opslužuju jednu proizvodnu liniju mogu koštati između 50.000 USD i 150.000 USD. Veliki integrirani sustavi koji opslužuju više procesa ili upravljaju ekstremnim opterećenjem prašinom mogu dosegnuti nekoliko milijuna dolara. Unatoč većim prividnim kapitalnim troškovima od nekih mehaničkih alternativa, vrhunska učinkovitost i trajnost stvaraju povoljnu dugoročnu ekonomiju.
Dinamika operativnih troškova
Potrošnja električne energije predstavlja najveći tekući operativni trošak. Moderni sustavi obično troše 5 do 15 kilovata po tisuću kubnih metara po satu volumena pročišćenog plina. U usporedbi s vrećastim sustavima gdje potrošnja energije dramatično raste kako se razvijaju filtarski kolači, elektrostatički sustavi održavaju stalnu potražnju za energijom tijekom životnog ciklusa. Dodatni operativni troškovi uključuju zamjenu elektroda, materijale za održavanje i dijelove za povremene popravke—obično 3 do 8 posto troškova opreme godišnje.
Vremenski okvir povrata ulaganja
Usporedba troškova životnog ciklusa s alternativama mehaničkim filtrima otkriva da elektrostatički sustavi obično postižu povrat u roku od 3 do 5 godina kroz smanjene operativne troškove. Produženi životni vijek opreme—15 do 25 godina za dobro održavane sustave—stvara dodatnu vrijednost kroz desetljeća pouzdane usluge nakon razdoblja povrata. Objekti koji zahtijevaju iznimnu učinkovitost prikupljanja mogu ostvariti čak i brže povrate tamo gdje alternativne tehnologije ne mogu zadovoljiti zahtjeve performansi ni po kojoj razumnoj cijeni.
Skrivena smanjenja troškova
Osim izravnih troškova opreme, elektrostatički sustavi smanjuju dodatne troškove uključujući odlaganje filtera, obradu mulja u mokrim sustavima i hitne popravke zbog preranog kvara filtera. Poboljšanja usklađenosti s propisima o zaštiti okoliša mogu smanjiti troškove dozvola, rizik kazni i premije osiguranja u jurisdikcijama u kojima kršenje emisija izaziva stroge kazne. Te neizravne koristi, iako ih je teže kvantificirati, često premašuju izravne operativne uštede.
Arhitektura sustava elektrofiltera
Često postavljana pitanja o elektrostatskim filterima
P1: Koja je tipična učinkovitost prikupljanja modernih elektrostatičkih filtera?
Moderni elektrostatički sustavi dosljedno postižu učinkovitost sakupljanja od 99 do 99,9 posto u cijelom rasponu veličina čestica od ultrafinih do grubih. To znači da na svakih deset tisuća čestica koje uđu u sustav samo deset do stotinu čestica pobjegne u atmosferu. Učinkovitost varira ovisno o karakteristikama čestica, električnim parametrima i dizajnu sustava, ali dobro održavani sustavi rijetko padnu ispod 99 posto učinkovitosti tijekom svog radnog vijeka.
P2: Koliko često je potrebno mijenjati elektrode elektrofiltera?
Elektrode za pražnjenje i sakupljanje obično rade 8 do 15 godina prije nego što postane potrebna zamjena. Stvarni životni vijek ovisi o ulaznoj koncentraciji prašine, otporu čestica, radnoj temperaturi i kvaliteti održavanja. U nekim postrojenjima elektrode traju duže od 20 godina, dok druge koje rade u ekstremnim uvjetima mogu zahtijevati zamjenu svakih 5 do 7 godina. Preventivno održavanje uključujući redovito čišćenje i inhibiciju korozije znatno produljuje radni vijek elektrode.
P3: Mogu li elektrofilteri izdržati ispušne plinove visoke temperature?
Standardni elektrostatički sustavi učinkovito rade do otprilike 160 stupnjeva Celzijusa. Izvan te temperature, gustoća plina se smanjuje, električna vodljivost raste, a rizik od iskrenja značajno raste. Međutim, specijalizirani visokotemperaturni sustavi koji koriste specifične materijale elektroda i strategije upravljanja mogu podnijeti struju ispušnih plinova na 300 stupnjeva Celzija ili više. Konzultacije o dizajnu specifične za primjenu osiguravaju pravilan odabir sustava za rad na visokim temperaturama.
P4: Kakvo održavanje zahtijeva elektrostatički sakupljač prašine?
Redovno održavanje uključuje tromjesečne vizualne preglede stanja i poravnanja elektroda, polugodišnje mjerenje električnih radnih parametara i kontinuirani nadzor sustava za pražnjenje lijevka. Godišnje održavanje uključuje termalno snimanje radi otkrivanja električnih anomalija, mjerenje pada tlaka u sustavu i provjeru funkcije upravljačkog sustava. Preventivna zamjena komponenti prije kvara sprječava isključivanje u hitnim slučajevima i održava dosljednu izvedbu. Sveobuhvatni program preventivnog održavanja obično zahtijeva 40 do 60 sati kvalificirane radne snage godišnje za industrijske sustave.
P5: Kako otpornost čestica utječe na rad elektrostatskog filtera?
Električni otpor čestica u osnovi određuje koliko učinkovito čestice zadržavaju naboj i migriraju do skupnih površina. Optimalna izvedba se postiže kada otpornost čestica padne između 10^8 i 10^11 ohm-cm. Ispod 10^8 ohm-cm, čestice prebrzo gube svoj naboj. Iznad 10^11 ohm-cm, čestice zadržavaju prekomjerni naboj i odbijaju se od skupnih površina. Razumijevanje otpornosti čestica specifične primjene tijekom projektiranja sustava osigurava da se električni parametri mogu optimizirati za maksimalnu učinkovitost.
P6: Koja je razlika između pločastih i cijevnih elektrofiltera?
Sustavi pločastog tipa koriste paralelne ploče za prikupljanje s elektrodama za pražnjenje obješenim između njih. Nude kompaktan dizajn i jednostavan pristup održavanju. Cijevni sustavi imaju cilindrične sabirne cijevi sa središnjim elektrodama za pražnjenje. Cijevi pružaju veću površinu skupljanja unutar ekvivalentnog prostora poda, prilagođavajući veće količine plina. Cijevni dizajn predstavlja složenije izazove održavanja i rada, ali se ističe u primjenama s ograničenim prostorom. Odabir ovisi o rasporedu postrojenja, zahtjevima za količinu plina i sposobnosti održavanja.
P7: Kako mogu utvrditi je li elektrostatički sustav prikladan za moj objekt?
Elektrostatička tehnologija odgovara primjenama gdje je hvatanje finih čestica kritično, operativni troškovi se moraju svesti na najmanju moguću mjeru tijekom životnog vijeka opreme i postoje prostorna ograničenja. Tehnologija je izvrsna za čestice koje zahtijevaju oporabu, materijale s visokim otporom na čišćenje filtera i situacije u kojima je ključna dosljednost pada tlaka. Nasuprot tome, aplikacije koje stvaraju izuzetno ljepljive materijale ili korozivne pare mogu zahtijevati mokre elektrostatičke dizajne ili hibridne sustave. Inženjerska procjena specifičnih zahtjeva primjene određuje optimalan odabir tehnologije.
P8: Koja se sigurnosna razmatranja odnose na rad elektrostatskog filtera?
Električni sustavi visokog napona zahtijevaju sveobuhvatne sigurnosne protokole uključujući postupke energetske izolacije, sustave isključivanja u hitnim slučajevima, odgovarajuće uzemljenje i obuku osoblja. Opasnost od električnog udara postoji čak i kada se čini da oprema nije aktivna, jer pohranjeni naboj u električnim komponentama predstavlja opasnost. Objekti moraju provoditi postupke za označavanje zaključavanja, ograničiti pristup visokonaponskim zonama i provoditi redovitu sigurnosnu obuku za osoblje. Ispravno održavanje električnih sustava i usklađenost s električnim kodovima osigurava siguran rad tijekom cijelog vijeka trajanja opreme.
P9: Kako uvjeti okoline utječu na rad elektrostatskog filtera?
Temperatura značajno utječe na performanse, pri čemu povišene temperature smanjuju gustoću plina i povećavaju električnu vodljivost. Vlažnost iznad 15 posto može stvoriti korozivno okruženje na površinama elektroda. Sastav ulaznog plina koji sadrži sumporni dioksid, dušikove okside ili druge kemijske vrste može stvoriti kisele uvjete koji zahtijevaju posebne materijale za elektrode. Nadmorska visina objekta utječe na gustoću plina i električnu izvedbu. Pravilan dizajn sustava uzima u obzir sve predviđene uvjete okoline kako bi se održala dosljedna izvedba tijekom radnog vijeka.
P10: Koje razine emisije na izlazu mogu postići elektrostatički filteri?
Moderni elektrostatički sustavi rutinski postižu izlazne emisije ispod 50 miligrama po normalnom kubnom metru. Napredni dizajni koji uključuju višestruke stupnjeve sakupljanja ili hibridnu tehnologiju mogu postići izlazne emisije ispod 10 miligrama po normalnom kubnom metru. Jednoznamenkasti miligram po normalnom kubičnom metru izlaznih emisija svrstava elektrostatičku tehnologiju među najsposobnije dostupne metode sakupljanja prašine. Ove razine performansi premašuju većinu međunarodnih ekoloških standarda i osiguravaju sigurnosne margine za buduća pooštravanja propisa.
