Potpuni vodič za mokri sustav uklanjanja prašine za sušenje koksa za metaluršku koksaru
KUĆA / VIJESTI / Vijesti iz industrije / Potpuni vodič za mokri sustav uklanjanja prašine za sušenje koksa za metaluršku koksaru
Potpuni vodič za mokri sustav uklanjanja prašine za sušenje koksa za metaluršku koksaru
Od Administratora
Razumijevanje izazova u operacijama sušenja koksa
Sušenje koksa kritičan je proces u metalurškim i koksarskim postrojenjima, ali stvara značajne operativne izazove. Peći za sušenje proizvode visokotemperaturni dimni plin opterećen finim česticama, zajedno s tragovima sumpornih spojeva i kiselih para. Ovaj složeni tok otpada predstavlja brojne probleme za operatere postrojenja.
Tradicionalni sustavi suhe filtracije bore se s ovim uvjetima. Visoke temperature mogu oštetiti filterski medij, dok kemijski sastav ispušnih plinova ubrzava koroziju opreme. Mnogi objekti suočeni su s nepoštivanjem ekoloških propisa, što dovodi do skupih zatvaranja i regulatornih kazni. Održavanje opreme postaje često i skupo, što utječe na ukupnu učinkovitost i profitabilnost proizvodnje.
Ovi izazovi zahtijevaju robusnije rješenje posebno projektirano za industrijska okruženja s visokim temperaturama i velikim opterećenjem prašinom. Ovdje tehnologija mokrog čišćenja postaje bitna za moderne metalurške operacije.
Što je sustav mokrog pročišćavanja koksa?
A mokri pročišćivač sušenja koksa je integrirani sustav kontrole okoliša dizajniran posebno za primjenu u metalurškim i koksarskim postrojenjima. Sustav kombinira skupljanje prašine, smanjenje temperature i preliminarno uklanjanje sumpornih spojeva u jednom unificiranom aparatu.
Osnovne komponente i struktura

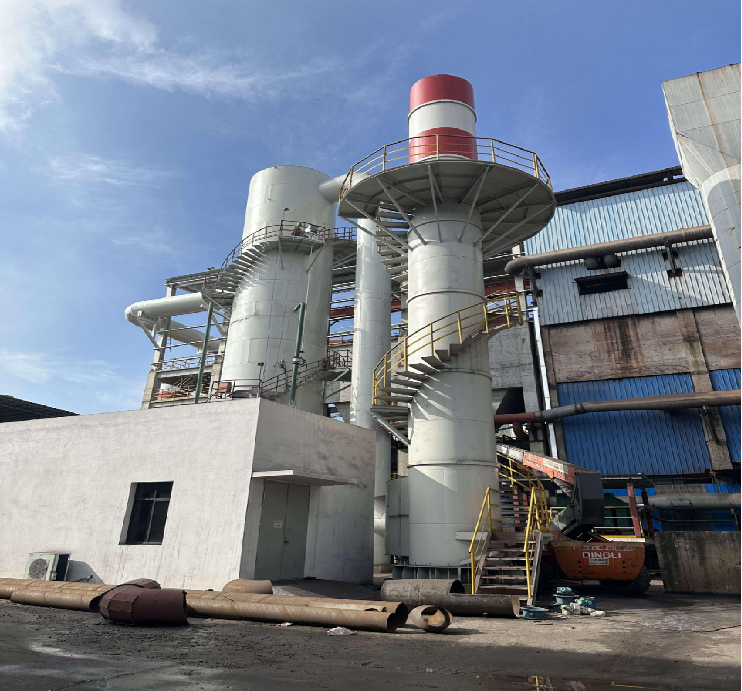

Sustav se sastoji od vertikalnog čeličnog tornja kao primarne kontaktne posude. Toranj ima sljedeće karakteristike:
Višestupanjski unutarnji raspršivači za dosljednu distribuciju tekućine
Spiralna stubišta za inspekciju sa sigurnosnim platformama za pristup održavanju
Ulazni i odvodni cijevni sustavi za provođenje dimnih plinova
Komora za uklanjanje magle za odvajanje uvučenih kapljica vode
Gornji ispušni kanal za ispuštanje čistog plina
Integrirana jedinica za obradu i oporavak cirkulacijske vode
Ove komponente rade zajedno kao cjelovito jednopaketno rješenje, zahtijevajući minimalnu montažu na licu mjesta i integraciju s postojećom proizvodnom infrastrukturom.
Predviđene aplikacije
Ova tehnologija posebno je prikladna za:
Tretman ispušnih plinova koksne peći i sušare
Postupci sušenja čelične troske
Upravljanje otpadnim plinom metalurške peći za sinteriranje
Visokotemperaturno industrijsko skupljanje prašine koje zahtijeva istovremeno hlađenje
Operativni principi i tijek procesa
Razumijevanje kako a mokri sakupljač prašine pomaže objasniti zašto je ova tehnologija superiorna za primjene sušenja koksa. Proces uključuje nekoliko integriranih faza koje rade istovremeno kako bi se postiglo sveobuhvatno poboljšanje kvalitete zraka.
Proces liječenja
Faza 1: Prijem i kontakt - Vrući dimni plin iz opreme za sušenje koksa ulazi u toranj za pročišćavanje kroz donji ulazni priključak. Brzina plina se kontrolira kako bi se optimiziralo vrijeme kontakta bez stvaranja pretjeranog pada tlaka u sustavu.
Faza 2: Atomizacija tekućine - Sustavi raspršivanja na više razina distribuiraju tekućinu za pranje kroz komoru tornja. Uzorak prskanja stvara gustu maglu koja maksimalno povećava kontakt površine između kapljica tekućine i nadolazeće struje plina.
Faza 3: Hvatanje čestica - Čestice prašine sudaraju se s kapljicama vode i ostaju zarobljene. Do smanjenja temperature dolazi brzo jer plin visoke temperature izmjenjuje toplinu s hladnijom tekućinom za pranje. Kombinacija mokrog hvatanja i hlađenja isparavanjem čini ovaj proces vrlo učinkovitim u usporedbi sa suhim metodama.
Faza 4: Odvajanje maglice - Obrađeni plin se diže kroz odjeljak za uklanjanje magle, gdje centrifugalne sile i udar uklanjaju uvučene kapljice vode. Time se osigurava da ispusni zrak zadovoljava ekološke i sigurnosne zahtjeve.
Faza 5: Ispuštanje ispušnih plinova - Očišćeni, ohlađeni plin izlazi kroz gornji dimnjak pri značajno smanjenoj temperaturi i koncentraciji čestica, zadovoljavajući pragove usklađenosti s propisima.
Faza 6: Recikliranje vode - Tekućina za pranje puna prašine otječe u donji sabirni rezervoar, gdje se taloženjem gravitacije odvajaju krutine. Čista voda recirkulira natrag u kolektore raspršivača kroz namjenske sustave pumpanja, dok se taloženi mulj povremeno uklanja radi pravilnog odlaganja.
Zašto je mokro ribanje bolje od suhog filtriranja
Suhi vrećasti filtri oslanjaju se na mehaničko odvajanje i trpe kritična ograničenja u usluzi sušenja koksa na visokoj temperaturi. Filtarski medij se brzo razgrađuje iznad određenih temperatura, zahtijeva stalnu zamjenu i uzrokuje prekide u proizvodnji. Osim toga, suhi filtri ne mogu hladiti plinove niti uklanjati kisele komponente pare.
Mokrim ribanjem uklanjaju se ta ograničenja. Voda osigurava inherentni toplinski kapacitet za hlađenje, sprječava degradaciju medija filtera i kemijski neutralizira kisele spojeve sumpora. Tehnologija se nosi s ekstremnim temperaturama koje bi uništile mehaničke filtre unutar dana rada.
Osnovne prednosti za metalurške operacije
Izvanredna sposobnost za visoke temperature
Sušenjem koksa proizvodi se dimni plin koji često prelazi 200 stupnjeva Celzijusa. Ovaj temperaturni režim uništava sustave mehaničke filtracije za nekoliko sati. Tehnologija mokrog pročišćivača radi pouzdano u cijelom ovom rasponu, hladeći plinove na sigurne temperature ispuštanja uz održavanje strukturalnog integriteta. Ulaganje u opremu zaštićeno je od oštećenja uslijed toplinske degradacije.
Višenamjenska integracija
Jedna jedinica istovremeno obavlja tri kritične funkcije: skupljanje čestica, hlađenje ispušnih plinova i preliminarnu neutralizaciju kiselih plinova. Ovo eliminira potrebu za odvojenim sakupljačima prašine, rashladnim tornjevima i sustavima za kemijsku obradu, značajno smanjujući kapitalne izdatke i zahtjeve za prostorom.
Robusna industrijska konstrukcija
Dizajn okomitog tornja velikog promjera podnosi agresivne procesne uvjete. Čelična konstrukcija s dodatnom oblogom otpornom na koroziju prilagođava se kiselim spojevima sumpora i strujama plina velike brzine. Integrirane platforme za održavanje i spiralne stepenice osiguravaju siguran pristup za inspekcijske i popravne aktivnosti, smanjujući vrijeme zastoja i troškove servisa. Značajna fizička struktura otporna je na deformacije pod toplinskim i cikličkim pritiskom.
Prilagodljiv dizajn Fleksibilnost
Kapacitet sustava, unutarnja konfiguracija i izbor materijala prilagođavaju se specifičnim zahtjevima postrojenja. Volumen prerade kreće se od malih pomoćnih sušara do velikih ispušnih sustava primarne peći. Specifikacije materijala mogu uključivati nehrđajući čelik, ugljični čelik obložen gumom ili specijalizirane premaze na temelju procjene korozivnosti i proračunskih parametara. Kupci dobivaju projektirana rješenja umjesto generičke opreme.
Stabilna usklađenost s okolišem
Koncentracije prašine na izlazu dosljedno zadovoljavaju regulatorne pragove bez komplicirane logike upravljanja ili čestih promjena medija. Sustav održava usklađenost tijekom različitih stopa proizvodnje i fluktuacija kvalitete goriva, eliminirajući rizike kazne i operativnu nesigurnost.
Tehnička usporedba: Mokro ribanje naspram suhe filtracije
| Kriteriji | Mokri čistač | Suhi vrećasti filter |
|---|---|---|
| Tolerancija na temperaturu | Do 260 C | Do 130 C |
| Učestalost zamjene medija | minimalno (ništa) | Svakih 12-24 mjeseca |
| Uklanjanje kiselog plina | Da (s dodacima) | br |
| Integrirano hlađenje | da | br |
| Operativna pouzdanost | Visoko (90% neprekidnog rada) | Umjereno (70-80%) |
| Potrošnja vode | Umjereno (reciklirano) | brne |
| Godišnji operativni trošak | Niže (5-7K) | Više (15-20K) |
Ova usporedba pokazuje da tehnologija mokrog čišćenja pruža superiorne performanse za metalurške primjene gdje su uvjeti visoke temperature i visokog opterećenja prašinom standardni radni parametri.
Odabir i parametri dizajna
Kritične informacije za dimenzioniranje sustava
Pravilan odabir opreme zahtijeva sveobuhvatnu procjenu vaših specifičnih radnih uvjeta. Inženjeri trebaju sljedeće podatke kako bi razvili točne prijedloge i osigurali zadovoljavajuću izvedbu:
Volumetrijski protok ispušnog plina (mjeren u kubičnim metrima na sat ili CFM)
Raspon temperature ulaznog plina i očekivane fluktuacije
Koncentracija prašine na ulazu (grami po kubičnom metru ili zrnca po kubičnoj stopi)
Raspodjela veličine čestica prašine i analiza sastava
Prisutnost i koncentracija kemijskih spojeva (sumporov oksid, sumporovodik)
Dostupan prostor za ugradnju i visinski razmak
Karakteristike kvalitete vode i dostupnost u objektu
Standardi ispuštanja u okoliš primjenjivi na vašu jurisdikciju
Raspored proizvodnje i potreban postotak dostupnosti sustava
Pristup rješenju ključ u ruke
Modernoi dobavljači pružaju sveobuhvatna, integrirana rješenja koja uklanjaju složenost iz vašeg procesa nabave. Osim glavne posude za čišćenje, kompletni sustavi uključuju:
Projektirani ulazni i odvodni kanali s odgovarajućim dilatacijskim spojevima
Centrifugalne cirkulacijske crpke namijenjene trajnom industrijskom radu
Automatizirane mlaznice raspršivača za ravnomjernu raspodjelu tekućine
Oprema za skupljanje i rukovanje muljem
Električni sustavi upravljanja s nadzorom temperature i tlaka
Strukturni potporni okviri projektirani za uvjete vašeg gradilišta
Kompletna tehnička dokumentacija i upute za rad
Podrška pri puštanju u rad i obuka osoblja
Ovaj paketni pristup pojednostavljuje nabavu, instalaciju i tekuće upravljanje u usporedbi sa sastavljanjem komponenti od više dobavljača.
Osnove instalacije, rada i održavanja
Zahtjevi za instalaciju web stranice
Uspješna implementacija ovisi o pravilnom planiranju i izvedbi tijekom faze instalacije. Lokacija mora osigurati odgovarajući kapacitet temelja za težinu ispunjenog tornja, obično u rasponu od 5 do 15 tona, ovisno o veličini plovila. Pravilna drenaža za odlaganje mulja i ispuštanje vode je ključna. Priključci za električnu energiju i vodoopskrbu moraju biti potvrđeni prije dolaska opreme.
Okomito poravnanje konstrukcije tornja ključno je za uravnoteženu unutarnju distribuciju protoka i optimalnu izvedbu. Profesionalni timovi za ugradnju koriste precizne instrumente za provjeru poravnanja viska unutar industrijskih standarda. Ispravno zabrtvljeni spojevi kanala sprječavaju zaobilaženje zraka i održavaju učinkovitost prikupljanja.
Dnevne i tjedne operacije
Nakon što su operativni, sustavi zahtijevaju minimalno praktično upravljanje. Operateri bi trebali nadzirati ulaznu temperaturu, održavajući parametre unutar projektnih specifikacija. Mjerači tlaka prate otpor sustava, dajući rano upozorenje o potencijalnim blokadama ili problemima u radu. Razina vode u sabirnoj jami zahtijeva povremenu vizualnu potvrdu. Osnovni vizualni pregled curenja ili neobičnih uzoraka buke pomaže u ranom prepoznavanju potreba za održavanjem.
Planirani program održavanja
Mjesečno: Očistite mlaznice za raspršivanje kako biste spriječili nakupljanje minerala koje smanjuje učinkovitost raspršivanja. Provjerite ima li na ležajevima i brtvama crpke istrošenosti.
Tromjesečno: Uklanjanje mulja iz sabirnog bazena. Uzorkujte i analizirajte recikliranu vodu za pH ravnotežu i koncentraciju inhibitora korozije. Pregledajte dostupne unutarnje površine za nakupljanje kamenca.
godišnje: Stručni pregled unutarnjih površina tornja od strane kvalificiranih tehničara. Zamjena brtve pumpe ako je istrošenost očita. Kompletna analiza sustava za pročišćavanje vode i moguća zamjena kemijskih dodataka.
Ovaj raspored preventivnog održavanja obično košta jednu petinu troškova povezanih s hitnim popravcima i neplaniranim gašenjima.
Ekološka učinkovitost i usklađenost s propisima
Mogućnosti smanjenja emisija
Postupci sušenja koksa predstavljaju složene izazove kvalitete zraka izvan jednostavnog sakupljanja prašine. Visokotemperaturni ispuh nosi hlapljive organske spojeve, sumporov dioksid i sitne čestice koje ugrožavaju usklađenost s okolišem. Pravilno projektiran i upravljan mokrim pročišćivačem istovremeno se bavi svim trima problemima.
Smanjenje čestica obično prelazi 95 posto kada je projektirano za specifične ulazne koncentracije prašine. Smanjenje temperature od ulaza do izlaza doseže 80-100 stupnjeva Celzijusa, što pogoduje nizvodnoj opremi i smanjuje toplinski utjecaj na lokalnu kvalitetu zraka. Učinkovitost uklanjanja sumpornih spojeva kreće se od 60-80 posto otapanjem u recikliranoj vodi, s poboljšanom izvedbom koja se može postići doziranjem alkalnog aditiva.
Upravljanje tokovima otpada
Modern toranj za pranje dimnih plinova tehnologija uključuje recikliranje vode kako bi se minimalizirao utjecaj na okoliš i operativni trošak. Sakupljeni mulj taloži se u bazenu za povremeno uklanjanje, koncentrirajući otpad u volumen kojim se može upravljati. Mnoga postrojenja uspješno šalju ovaj materijal odgovarajućim prerađivačima industrijskog otpada umjesto na odlagalište, podržavajući načela kružnog gospodarstva.
Kvaliteta ispuštene vode kontinuirano se poboljšava kroz proces recikliranja kako se sediment taloži, a lebdeće tvari smanjuju. Konačno ispuštanje vode, ako je potrebno, obično zahtijeva samo osnovno podešavanje pH prije ispuštanja u okoliš.
Ispunjavanje regulatornih standarda
Agencije za zaštitu okoliša diljem svijeta uspostavljaju posebne granice ispuštanja prašine, temperature i kemijskih spojeva iz industrijskih procesa. Tehnologija mokrog čišćenja dosljedno ispunjava ili premašuje ove zahtjeve, obično radeći s 30-40 posto margine ispod regulatornih pragova. To osigurava radni međuspremnik za varijacije stope proizvodnje i promjene kvalitete goriva koje bi inače uzrokovale kršenje usklađenosti.
Ekonomska opravdanost i dugoročna vrijednost
Razmatranja kapitalnih ulaganja
Kompletan integrirani sustav mokrog skrubera za tipične srednje velike operacije koksanja zahtijeva kapitalna ulaganja u rasponu koji se obično opravdava zahtjevima usklađenosti s okolišem i vrijednošću zaštite proizvodnje. Dok početni trošak sustava premašuje jednostavne alternative suhog sakupljanja, ukupni trošak vlasništva značajno favorizira mokro čišćenje kada se analizira tijekom 10-godišnjih radnih razdoblja.
Ključni faktori troškova uključuju:
Konstrukcija plovila i unutarnje komponente: 40-45 posto od ukupnog broja
Pumpanje, cjevovod i pomoćna oprema: 25-30 posto
Kontrole, instrumenti i elektrika: 15-20 posto
Instalacija, testiranje i puštanje u rad: 10-15 posto
Smanjenje operativnih troškova tijekom vremena
Suhi sustavi filtera akumuliraju značajne tekuće troškove kroz zamjenu filtera, koja se događa više puta godišnje u primjenama na visokim temperaturama. Mokri čistači gotovo u potpunosti eliminiraju ovaj stalni trošak. Troškovi potrošnje vode nadoknađuju se kroz sustave recikliranja koji obnavljaju i ponovno koriste 80-90 posto cirkuliranog volumena. Potrošnja električne energije za rad crpke je skromna u usporedbi sa zahtjevima za komprimiranim zrakom za suho pulsno čišćenje filtera.
Prednost godišnjih operativnih troškova mokrog čišćenja obično doseže 10 000 do 15 000 novčanih jedinica u usporedbi s ekvivalentnim sustavima suhe filtracije tijekom petogodišnjeg razdoblja. Sama ova ušteda opravdava odabir sustava temeljen isključivo na ekonomskoj analizi, prije razmatranja prednosti pouzdanosti i usklađenosti s okolišem.
Vrijednost smanjenja rizika
Prekršaji zaštite okoliša nose kazne u rasponu od umjerenih novčanih kazni do naloga za zatvaranje pogona, ovisno o težini nadležnosti. Prekidi proizvodnje zbog kvara opreme koštaju znatno više od rutinskog održavanja sustava. Premije osiguranja odražavaju radnu pouzdanost i povijest usklađenosti s ekološkim propisima. Sustavi mokrog čišćenja smanjuju sve tri kategorije rizika istovremeno, pružajući financijsku zaštitu izvan izravnih ušteda operativnih troškova.
Često postavljana pitanja
P1: Koliko vode dnevno troši sustav mokrog pranja?
Potrošnja vode ovisi o veličini sustava i temperaturi ulaznog plina, obično se kreće od 100 do 500 litara po satu rada. Međutim, integrirani sustavi recikliranja vraćaju 80-90 posto ove količine za ponovnu upotrebu, značajno smanjujući neto potrošnju. Većina postrojenja otkriva da su potrebe za vodom za dopunu iznenađujuće skromne, često manje od 10-20 litara na sat nakon što se uzme u obzir učinkovitost recikliranja i gubici isparavanjem.
P2: Što se događa ako se tijekom rada prekine dovod vode?
Rad bez aktivne cirkulacije spreja brzo bi doveo do oštećenja sustava zbog kontakta plina visoke temperature sa suhim unutarnjim površinama. Moderni sustavi uključuju automatske blokade za isključivanje koje prekidaju proizvodno napajanje ako tlak vode padne ispod minimalnih razina. Ova zaštita sprječava katastrofalnu štetu i daje operaterima vremena da riješe probleme s opskrbom prije ponovnog pokretanja proizvodnje.
P3: Koliko često se mulj mora uklanjati iz sabirnog bazena?
Stope nakupljanja mulja ovise o ulaznoj koncentraciji prašine i veličini sustava. Tipični objekti uklanjaju taloženi materijal mjesečno, iako neke aplikacije s velikim opterećenjem prašinom zahtijevaju tjedno uklanjanje. Moderni sabirni bazeni uključuju nagnuta dna i odvodne otvore koji olakšavaju potpuno pražnjenje bez ručnog ulaska u zatvorene prostore. Većina objekata sklapa ugovor sa stručnjacima za industrijski otpad za periodično prikupljanje i pravilno odlaganje.
P4: Mogu li sustavi za mokro čišćenje podnijeti uklanjanje sumpornih spojeva bez kemijskih dodataka?
Sama voda pruža ograničenu sposobnost uklanjanja sumpornih spojeva, obično 30-40 posto učinkovitosti kroz jednostavno otapanje. Poboljšana izvedba koja zahtijeva 70-80 posto učinkovitosti uklanjanja zahtijeva doziranje alkalnog aditiva za kemijsku neutralizaciju kiselih plinova. Dodavanje natrijevog hidroksida ili alkalne kaše standardna je praksa u profesionalnim sustavima. Oprema za doziranje radi automatski na temelju analize izlaznog plina, minimizirajući potrošnju kemikalija uz održavanje ciljne učinkovitosti.
P5: Koju obuku za održavanje zahtijevaju operateri postrojenja?
Sustavi mokrih pročišćivača znatno su manje složeni od ekvivalentnih sustava suhe filtracije. Obuka obično zahtijeva 1-2 dana praktičnih uputa koje pokrivaju rad pumpe, čišćenje mlaznica, postupke uklanjanja mulja i osnovno rješavanje problema. Većina operatera brzo postane vješta s rutinskim zadacima održavanja. Profesionalna tehnička podrška dobavljača dostupna je za složenije godišnje preglede ili zamjenu komponenti.
P6: Kako se mijenja izvedba ako ulazna koncentracija prašine premašuje projektirane specifikacije?
Prevelike količine prašine umjereno smanjuju učinkovitost skupljanja i ubrzavaju nakupljanje mulja, što zahtijeva češće čišćenje bazena. Moderni dizajni uključuju marginu kapaciteta za rukovanje tipičnim operativnim varijacijama bez značajnog gubitka performansi. Međutim, kontinuirani rad iznad projektiranih specifikacija na kraju će zahtijevati nadogradnju sustava ili dodatne faze prikupljanja kako bi se održala usklađenost. Redovito praćenje mjerenjem prašine na izlazu daje rano upozorenje ako prilagodbe postanu potrebne.
P7: Postoje li problemi s bukom kod velikih instalacija tornjeva za čišćenje?
Sustavi mokrih pročišćivača rade relativno tiho u usporedbi sa suhim kolektorima s glasnim pulsnim čišćenjem. Rad cirkulacijske pumpe i protok plina kroz toranj stvaraju razine zvuka obično ispod 85 decibela na udaljenosti, zadovoljavajući većinu standarda industrijskih postrojenja. Dodatni materijali za prigušivanje zvuka mogu se ugraditi ako postoje određena ograničenja buke na mjestu postavljanja.
P8: Koliki je očekivani radni vijek sustava mokrog čišćenja?
Dobro održavani sustavi obično uspješno rade 15-20 godina prije nego što postane potrebna značajnija zamjena komponenti. Robusna čelična konstrukcija otporna je na habanje tijekom rada kada se dosljedno provodi preventivno održavanje. Razdjelnici raspršivača, brtve pumpe i unutarnje komponente od obojenih metala mogu zahtijevati zamjenu u intervalima od 7-10 godina, ovisno o kvaliteti vode i kemijskom sastavu prerađenog plina. Ovaj produženi vijek trajanja značajno poboljšava dugoročne ekonomske performanse u usporedbi s alternativama koje zahtijevaju čestu zamjenu.
